Что такое автомобильный карбюратор: устройство и принцип работы

Автомобильные карбюраторы – история развития

На заре двигателестроения применение газа стало невыгодным. Возникла необходимость создания устройства, которое могло с высокой степенью надежности и безопасности обеспечить формирование из бензина и воздуха качественной смеси. Принцип работы карбюратора первой серии основывался на испарении паров топлива. Камера нагревалась от внешнего источника тепла, бензиновые пары смешивались с воздухом за счет конвекции.

Характеристики такого карбюратора не позволяли развивать большую мощность, поэтому эта конструкция не прижилась в моторостроении. Для первых экземпляров автомобилей было достаточно того, что они просто ехали, в дальнейшем потребности клиентов росли, стал развиваться автоспорт. Возникла необходимость создать карбюратор, не имеющий ограничений по мощности мотора.

Следующее поколение, изобретенное немецкими инженерами Даймлером и Майбахом, работало по принципу распыления топлива. Размеры агрегата уменьшились (не было необходимости встраивать объемную испарительную камеру с емкостью для нагрева), а производительность, напротив, выросла в разы.

Фактически был создан вакуумный карбюратор, конструкция которого используется в современных моделях. Главный технический прорыв – переход топлива в газообразное состояние происходил принудительно, что давало простор для экспериментов с производительностью. Разумеется, устройство карбюратора Даймлера – Майбаха было не похоже на современные конструкции высокопроизводительных вакуумных моделей со специальным ресивером и контролем за разряжением воздуха.

Однако принцип работы был таким же, как на любом современном образце.

Что означает «карбюратор»?

«Карбюратор» – это английское слово, которое является производным от термина carbure, в переводе с французского — «карбида». По-французски carburer означает просто «объединить (что-то) с углеродом». Точно так же английское слово «карбюратор» технически означает «увеличение содержания углерода».

Аналогично работает карбюратор К-68, который использовался на мотороллерах типа «Тула» (позднее «Муравей»), мотоциклах «Урал» и «Днепр».

Устройство и принцип работы карбюратора

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

Простейший поплавковый карбюратор состоит из двух камер:

• поплавковой камеры;
• и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри устройства имеется поплавковая камера с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса.

По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Рассмотрим работу каждого узла.

• Бензин под небольшим давлением (не путать с высокопроизводительными форсунками инжекторных систем) поступает в поплавковую камеру. Важно поддерживать уровень топлива в карбюраторе, не превышающий расположение жиклера. Иначе в смесительной камере не будет происходить аэрозольное распыление. Для каждой модели установлен верхний предел заполнения камеры, за которым механически «следит» поплавок с игольчатым клапаном. Такая конструкция выбрана потому, что небольшим усилием можно удерживать давление входящего топливопровода. При достижении предела – клапан запирает входное отверстие, при падении уровня – заполняет камеру бензином;
• Недостаток конструкции (к сожалению, безальтернативной) – высокая зависимость от загрязнения. Игольчатый клапан может «зависнуть» в закрытом состоянии, и работа мотора будет остановлена;
• Далее бензин поступает в жиклер. Диаметр этого элемента строго регламентирован, не допускаются отклонения даже в сотые доли миллиметра. В противном случае, на входе в смесительную камеру не будет происходить аэрозольное распыление, и топливовоздушная смесь не сформируется, а на жидком бензине, как уже говорилось, ДВС не работает;
• Из диффузора выходит аэрозоль из мельчайших капелек бензина, готовая для смешивания с воздухом;
• Камера смесителя (фактически – корпус карбюратора) предназначена для формирования газообразной смеси, состоящей из паров бензина и кислорода, содержащегося в воздухе. Бензин, равно как и воздух, попадает в камеру не под напором, а наоборот, за счет разряжения. При движении цилиндра вниз, возникает разница в давлении, своеобразный вакуум. За счет специально рассчитанной формы корпуса, потоки топлива и воздуха смешиваются равномерно, образуя качественную смесь;
• Заслонки (дроссельная и воздушная) управляемые педалью газа, дозируют интенсивность потока воздуха и скорость всасывания топлива из жиклера. Мотор работает интенсивнее, скорость вращения коленвала меняется вместе с мощностью и крутящим моментом.

Все системы карбюратора должны работать слаженно: если один из каналов (жиклеров) будет засорен, или неверно настроить положение заслонок, формирование смеси будет нарушено. Возрастет расход бензина, потеряется мощность, силовой агрегат будет работать неустойчиво, поэтому все узлы должны быть чистыми, их размер соответствовать заводским расчетам, произведена настройка регулировочных параметров.

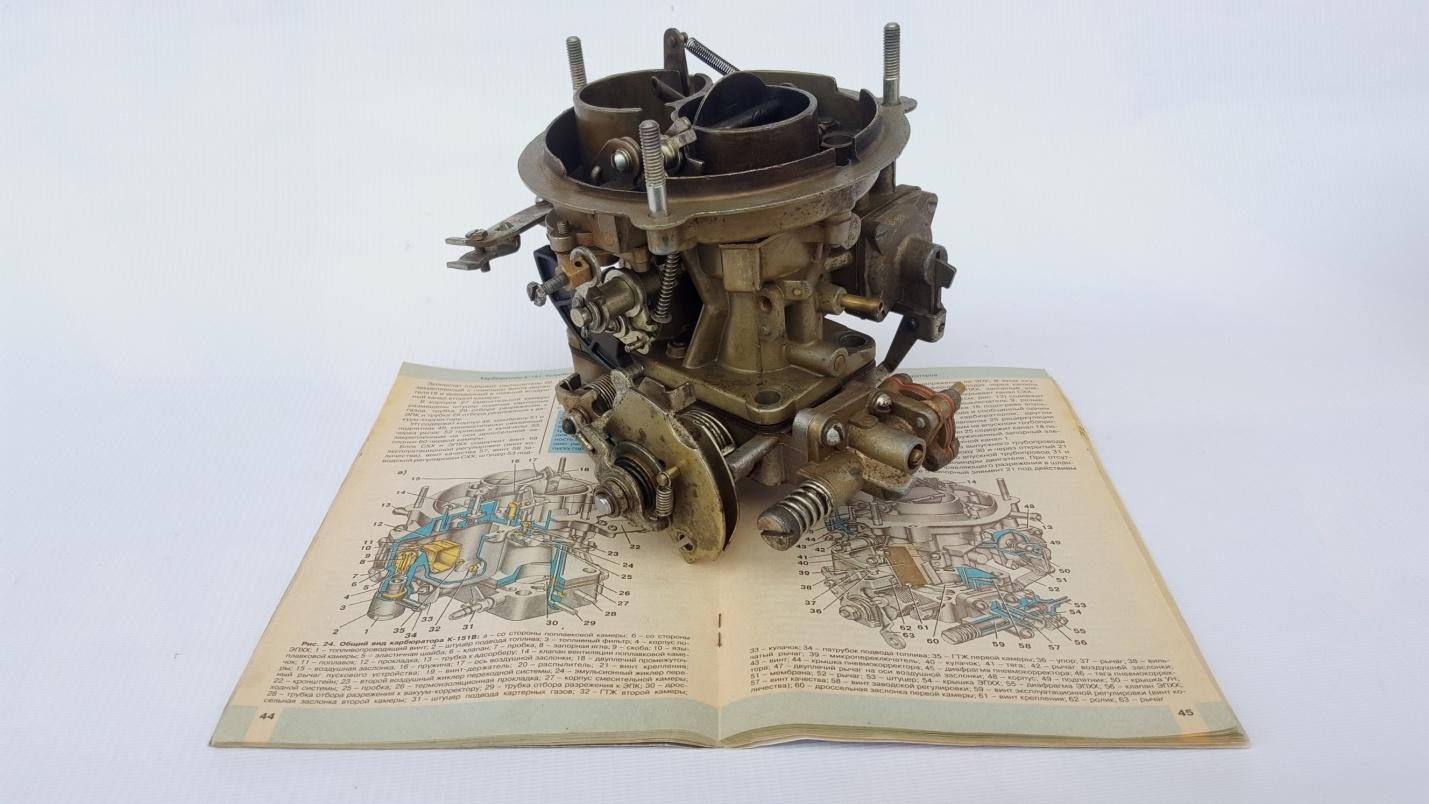

На карбюраторе есть ряд подстроечных винтов, правильные технические характеристики устанавливаются с их помощью. На иллюстрации показан пример карбюратора «Озон».

Хорошо настроенный карбюратор «выжимает» из мотора максимум возможностей при наименьших затратах на топливо. Разные модели карбюраторов могут иметь свои способы регулировки, но общий принцип единый.

У каждого карбюратора есть инструкция по выставлению параметров. Регулировка может производиться самостоятельно, или на профильном сервисе. При смене условий эксплуатации (количество кислорода в воздухе, регулярная нагрузка на автомобиль, включение кондиционера в летний период и пр.), следует произвести повторную настройку.

Что еще входит в конструкцию?

Но это упрощенная схема карбюратора. На деле же выясняется, что карбюратор состоит из большого числа деталей и все значительно сложнее, ведь двигатель во время эксплуатации работает в разных режимах, при этом для каждого из них необходима смесь соответствующего состава.

Поэтому современный карбюратор поплавкового типа имеет сложное устройство со значительным количеством каналов, вспомогательных систем и дополнительного оборудования. Все это позволяет карбюратору обеспечивать смесеобразование на любых режимах работы.

Поэтому в конструкции карбюратора, помимо двух камер, имеется:

• система пуска;
• главная дозирующая система;
• система холостого хода;
• насос ускорительный;
• экономайзер;
• эконостат;

Каждая из этих составляющих имеет свое назначение в устройстве карбюратора и обеспечивают подачу оптимальной по количеству и качеству смеси на любых режимах функционирования силового агрегата.

Система пуска

Система пуска обеспечивает подачу обогащенной смеси в цилиндры двигателя во время запуска мотора. Основным элементом этой системы является воздушная заслонка. В отечественных карбюраторах она имеет ручное управление (рукоятка подсоса, выведенная в салон). В зарубежных аналогах часто встречается автоматическая система пуска, которая самостоятельно регулирует степень открытия воздушной заслонки.

При этом система пуска конструктивно сделана так, чтобы предотвратить подачу переобогащенной смеси в цилиндры сразу после пуска мотора. Для этого привод заслонки сделан так, чтобы она имела возможность самостоятельно приоткрываться, обеспечивая обеднение смеси. К тому же она связана посредством системы тяг с дроссельной заслонкой, что позволяет карбюратору во время запуска и прогрева регулировать степень открытия этих заслонок.

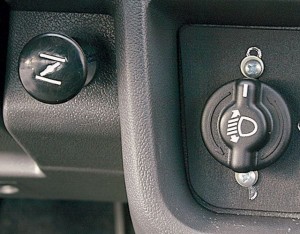

Для чего нужен подсос на карбюраторе

Механизм карбюраторной системы включает дроссельную заслонку, регулирующую поступление воздуха. От того, в каком положении она находится и зависит объём смеси, поставляемой в цилиндры, потому характером конструкции предусмотрена связь с педалью газа, чтобы при нажатии подавалось больше воздуха и топлива.

Для запуска силового агрегата на холодную требуется обогащённая смесь, для получения которой требуется большего объёма горючего, чем в стандартном режиме. Раньше часть автомобилей снабжались ручкой управления заслонкой на приборной панели (в народе «подсос»), облегчающей задачу водителю. При вытягивании рычага заслонка прикрывается, ограничивая подачу воздуха в смесительную камеру, что создаёт разрежение, топлива затягивается больше, в результате чего и образуется обогащённая смесь, что и требуется для пуска двигателя при минусовых температурах за бортом. Ручку управления пусковым устройством карбюратора после запуска и прогрева мотора возвращают в прежнее положение, а заслонка управляется стандартно.

У большей части машин с карбюраторной системой подачи топлива данный элемент для создания более насыщенной топливовоздушной смеси отсутствует. Многие производители автоматизировали процесс, что избавило от необходимости тянуть на себя ручку управления для холодного пуска мотора.

Экономайзер и эконостат

Экономайзер обеспечивает максимальный выход мощности от мотора, когда это необходимо. Достигается это подачей обогащенной смеси за счет подачи дополнительной порции эмульсии в основной распылитель в обход главной системы дозировки.

Эконостат позволяет двигателю выдавать максимальную мощность при высоких оборотах. Для этого данный элемент обеспечивает подачу и бензина непосредственно из поплавковой полости и распыление его перед диффузором.

Это основные элементы и системы карбюратора. Также в его конструкции используется поплавковая камера сбалансированного типа. Чтобы бензин в ней поддерживался на заданном уровне, в камере не должно образовываться разрежение и для этого ее соединяют с атмосферой. Сбалансированная же камера подразумевает объединение ее с горловиной карбюратора, что предотвращает попадание в нее загрязняющих веществ вместе с воздухом.

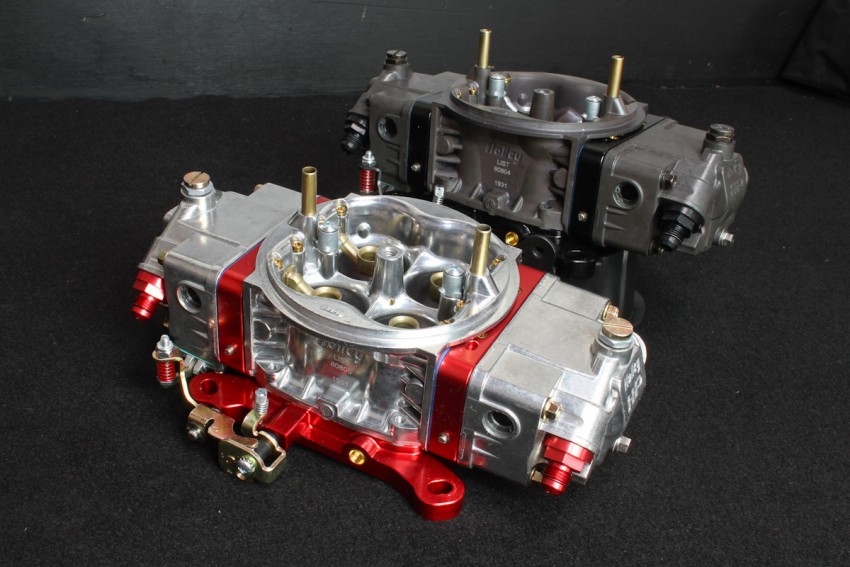

Виды карбюраторов

Ранние конструкции отличались между собой по основному методу работы. Также они отличаются и от более современных, которые доминировали на протяжении большей части двадцатого века. Современный карбюратор для бензопилы распыляющего типа, аналогичные используются и на современных автомобилях. Самые первые, исторические, так сказать, конструкции можно разбить на два основных типа:

• Поверхностного типа карбюраторы.
• Спрей-карбюраторы.

Как мы уже говорили, процесс модернизации карбюраторов породил большое количество видов данного устройства от разных производителей. Все это многообразие  карбюраторов условно можно разделить на три группы:

• барботажный;
• мембранно-игольчатый;
• поплавковый;

Два первых типа карбюраторов уже давно практически не встречаются, так что останавливаться на этих конструкциях мы не будем. Целесообразнее рассмотреть поплавковый карбюратор, который еще можно увидеть в различных модификациях на гражданских автомобилях эпохи 90-х в наши дни.

Устройство поплавкового карбюратора

Главной задачей карбюратора  является смешение топлива и воздуха. Разные модели  карбюраторов осуществляют этот процесс по схожему принципу. Поплавковый карбюратор состоит из следующих элементов:

• поплавковая камера;
• поплавок;
• запорная игла поплавка,
• жиклер;
• смесительная камера;
• распылитель;
• трубка Вентури;
• дроссельная заслонка;

Поплавковый карбюратор устроен так, что к его поплавковой камере подведена  специальная магистраль. По этой магистрали из топливного бака в карбюратор подается топливо. Регулирование количества топлива в камере осуществляется посредством двух элементов, которые взаимосвязаны. Речь идет о поплавке и игле. Падение уровня топлива в поплавковой  камере означает, что и поплавок опустится вместе с иглой. Таким образом получится, что опустившаяся игла откроет доступ для проникновения в камеру  следующей порции горючего. При заполнении камеры бензином поплавок поднимется, а игла при этом параллельно перекроет горючему доступ.

В нижней части поплавковой камеры находится следующий элемент под названием жиклер. Жиклер выполняет функцию калибратора и  обеспечивает дозирование подачи горючего. Через жиклер топливо попадает в распылитель. Так происходит перемещение нужного количества горючего из поплавковой камеры в смесительную камеру. В смесительной камере происходит процесс приготовления рабочей топливно-воздушной смеси.

Конструктивно смесительная камера имеет диффузор. Указанный элемент создан для того, чтобы увеличивать скорость воздушного потока. Диффузор отвечает за создание разрежения воздуха в непосредственной близости от распылителя. Это помогает вытягивать топливо из поплавковой камеры, а также способствует лучшему его распылению в смесительной камере. Таково базовое устройство простого поплавкового карбюратора.

Дроссельная заслонка : холодный пуск и холостой ход

То количество рабочей топливно-воздушной смеси, которое поступит в цилиндры двигателя,  будет зависеть от положения дроссельной заслонки. Заслонка имеет прямую связь с педалью газа. Но это еще не все.

Некоторые автомобили с карбюратором имели дополнительное устройство для управления дроссельной заслонкой. Этот элемент хорошо знаком любителям старой «классики» от ВАЗ. В народе это устройство автомобилисты прозвали «подсос», а само устройство создано для холодного запуска. Элемент выполнен в виде специального рычага, который находится в нижней части торпедо со стороны водителя.

Рычаг позволяет дополнительно  управлять дроссельной заслонкой. Если вытянуть «подсос» на себя, в таком случае заслонка прикрывается. Это позволяет ограничить доступ воздуха и увеличить уровень разрежения в смесительной камере карбюратора.

Бензин из поплавковой камеры при повышенном разрежении вытягивается в смесительную камеру намного интенсивнее, а недостаточное количество поступившего  воздуха заставляет карбюратор готовить  для двигателя обогащенную рабочую смесь. Именно такая смесь лучше всего подходит для уверенного запуска холодного мотора.

Стоит отметить, что первым во всей конструкции подвергся последующей модернизации именно  холодный пуск, уже знакомый нам под названием «подсос».  К простейшим же карбюраторам заслуженно относится некогда распространенный и  популярный карбюратор «Солекс»,  которому многим обязана линейка классических автомобилей ВАЗ.

Работа карбюраторного двигателя в режиме холостого хода  осуществляется следующим образом:

• карбюратор оборудован специальными дополнительными воздушными жиклерами. Эти жиклеры отвечают за подачу строго дозированного количества воздуха;
• воздух проходит под дроссельной заслонкой и далее по рабочему алгоритму смешивается с бензином. При этом весь процесс происходит тогда, когда педаль газа не выжата и отпущена;

Вот так и выглядит базовое устройство и принцип работы карбюратора поплавкового типа.

Лодочный карбюратор

Перед тем, как искать проблему в лодочном карбюраторе и его регулировке, необходимо проверить свечи зажигания, ведь они очень часто выходят из строя – расходный элемент.

Принцип действия аналогичен автомобильному. Однако тут необходимо проверять поплавок на герметичность, а если в нем обнаружилось топливо, то его нужно запаять.

Также может быть забит игольчатый клапан, проверьте его на наличие засоренностей. А регулировка происходит за счет поворотов регулировочных винтов карбюратора.

Холостой ход

Эта система призвана сделать работу по силовой установке на минимальных оборотах, в момент, когда дроссельная заслонка находится в закрытом состоянии.

Это система канальцев, сквозь которые проходит поток воздуха и вместе с топливом заливается под дроссельную заслонку. В этом случае, смесительная камера не используется, поскольку режим холостого хода производит достаточное количество смеси и наполняет впускной коллектор минуя её. Также эта система имеет дополнительный элемент в виде переходного канала, который должен поддерживать бесперебойную работу во время переключения режимов от холостого хода на средние передачи.

Данная система выполняет функцию по снабжению мотора горючим в тот момент, пока дозирующая система не активна. Именно по этой причине возможна силовая работа установки при пониженных оборотах. При помощи винтов регулировки происходит коррекция пропорциональных составляющих топлива и кислорода на холостых оборотах. В новых моделях автомобилей, чьи производители озабочены экологическим состоянием региона, и следят за уровнем загрязненности выхлопных газов снабжают систему опломбированным винтом регулировки. Не является правдивым утверждение, что подобное изменение смесительного состава вызывает изменение выхлопов при всех возможных вариациях.

Плюсы и минусы карбюратора

Механические карбюраторы имеют немало достоинств, и тот факт, что их перестали применять на современных автомобилях, оправдан не столько экономией, ведь хорошо отрегулированный механизм не менее экономичен, чем инжектор, сколько низким уровнем экологичности, которой в последнее время уделяют максимум внимания при разработках.

Карбюраторы неспособны обеспечить индивидуальную смесь для каждой вспышки, тогда как инжекторные системы выполняющие распределённый впрыск, функционируют именно так. При этом положительные стороны карбюратора являются слабыми местами инжектора, так что совершенствовать конструкции ещё предстоит.

Преимущества карбюраторов:

• распыление по всей камере обеспечивает использование всего объёма горючего, вследствие чего и его экономию, а также лёгкий пуск в разных климатических условиях;
• простота конструкции, лёгкость в обслуживании;
• ремонтопригодность, низкая стоимость работ и возможность самостоятельно справиться с ремонтом при наличии соответствующих инструментов;
• неприхотливость к качеству горючего;
• сохранение работоспособности в тяжёлых условиях, при контакте с водой или грязью;
• отсутствие зависимости от электрического питания.

Карбюраторы имеют и недостатки:

• необходимость настройки устройства;
• зависимость от климатических условий (образование конденсата, замерзающего на корпусе при низких температурах, перегрев на сильной жаре и падение производительности мотора из-за испарения топлива);
• необходимость периодической чистки карбюратора;
• токсичность выхлопов, не соответствующая современным стандартам экологии.

Несмотря на активное вытеснение карбюраторов с рынка, многие старые автомобили, оснащённые карбюраторной системой ещё вполне себе живы и продолжают колесить по отечественным дорогам. К тому же для огромного числа устройств ещё долго будут актуальны двигатели с карбюраторным впрыском.

Настройка и регулировка

Вопреки распространенному заблуждению, автомобильные карбюраторы – устройства с минимумом регулировок. Как правило, все параметры приготовления бензовоздушной смеси в них выставлены КОНСТРУКТИВНО, геометрией конструкции и пропускной способностью жиклеров.

Фактически, единственные регулировки, которые необходимо провести, – это выставление уровня топлива в поплавковой камере подгибанием упорного язычка, настройка пускового устройства и оборотов холостого хода. Последнее обычно осуществляется просто отверткой по тахометру или даже на слух, а первое часто проделывается прямо на установленном на машину карбюраторе, хотя гораздо удобнее сделать это на столе при сборке.

Бензин в этом случае подается карбюратор вместо насоса нагнетанием из сжимаемой в руке пластиковой бутылки через кусочек шланга. Если сборка осуществляется на домашнем кухонном столе, топливо допустимо заменить спиртом – чтобы не вонять в квартире. Заменять водой нельзя, ибо потом ее будет сложно выгнать из топливных каналов, а ведь в том числе и этого мы добивались тщательной промывкой и последующей продувкой…

Настройка же пускового устройства у разных моделей осуществляется по-разному, но всегда этот процесс представляет собой выставление определенных зазоров в миллиметрах по книжке. Ничего сложного в процедуре нет, однако значение ее трудно переоценить!

Наверняка многие помнят, как их карбюраторная машина много лет назад требовала определенного хитрого алгоритма действий для запуска. Вытянуть подсос на две трети, сделать два нажатия на педаль газа, а после схватывания двигателя еще раз подгазнуть на полпедали… Или любая иная комбинация вариантов – у каждой «ласточки» были свои причуды для запуска.

Все это и есть результат чудовищной недооценки важности регулировки пускового устройства как автовладельцами, так и автомеханиками! Правильно настроенный пуск у карбюратора делал запуск холодного двигателя чрезвычайно стабильным и по-инжекторному однообразным.

Никаких промежуточных положений у ручки подсоса никогда не было – они появляются только на разрегулированном карбюраторе. Никаких нажатий на педаль газа при холодном пуске категорически не могло быть – они опять же требовались только разрегулированным карбюраторам! Настроенный же карб заводит мотор, как инжектор – рукоятка подсоса вытянута строго до упора, педали не касаемся, поворачиваем ключ и мотор стабильно запускается.

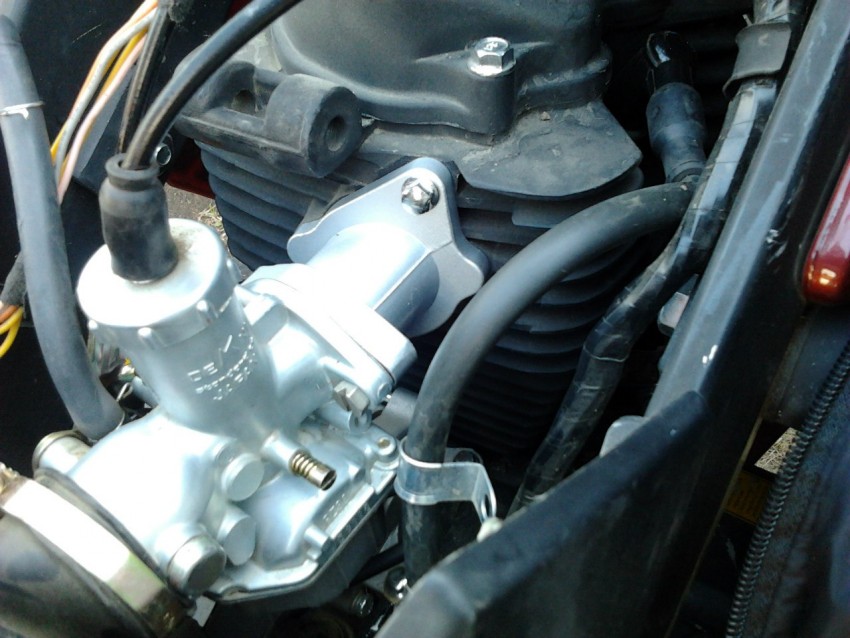

На самом деле карбюратор работает «нормально» на полном газу. В этом случае дроссельная заслонка параллельна длине трубки, что позволяет максимальному количеству воздуха проходить через карбюратор. Если дроссель закрыт, то поток воздуха создаёт хороший вакуум в трубке Вентури и этот вакуум втягивает дозированное количество топлива через специальное сопло. Вы можете увидеть пару винтов на карбюраторе на фото ниже. Один из этих винтов (с маркировкой «Hi») контролирует, сколько топлива поступает в трубку Вентури на полном газу.

Когда двигатель работает на холостом ходу, дроссель почти закрыт, и это создаёт почти вакуум в трубке. Такой вакуум отлично втягивает в себя топливо через крошечное отверстие, называемое жиклёром. Другой винт из пары обозначен «L» и регулирует количество топлива, которое протекает через жиклёр.

Оба этих винта представляют собой просто игольчатые клапаны. Поворачивая их, Вы регулируете, сколько топлива будет поступать в камеру карбюратора в тех или иных обстоятельствах. Когда Вы регулируете их, Вы напрямую контролируете, сколько топлива проходит через жиклёры и основную трубку.

Устройство карбюраторного двигателя

Система питания служит для хранения, запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода наружу продуктов сгорания.

В систему питания карбюраторного двигателя входят: топливный бак, топливопроводы, топливные фильтры, топливный насос, воздушный фильтр, карбюратор и впускной трубопровод. К системе питания относят также выпускной трубопровод двигателя и глушитель.

Запас топлива для работы двигателя хранится в топливном баке, из которого топливо подается к карбюратору топливным насосом по топливопроводам. Фильтр-отстойник очищает топливо от механических примесей и отделяет случайно попавшую в него воду. Воздушный фильтр очищает от пыли поступающий в карбюратор атмосферный воздух. Карбюратор приготовляет горючую смесь, которая по впускному трубопроводу поступает в цилиндры. Выпускной трубопровод отводит из цилиндров отработавшие газы. Глушитель снижает температуру отработавших газов и уменьшает шум при выходе в атмосферу.

Горючая смесь и ее виды.

Горючая смесь представляет собой смесь паров бензина с воздухом. Попадая в цилиндры двигателя, горючая смесь смешивается с остаточными отработавшими газами и образует рабочую смесь.

В двигателях сгорание рабочей смеси происходит за тысячные доли секунды (0,002 — 0,003 с). Такое быстрое сгорание возможно при условии, если топливо будет находиться в парообразном состоянии в виде мельчайших частиц и для сгорания будет достаточное количество воздуха. В зависимости от массового соотношения бензина и воздуха различают следующие виды горючих смесей: нормальная, обогащенная, богатая, обедненная, бедная.

Нормальной называют смесь, в которой на 1 кг бензина приходится 15 кг воздуха (12 м3). При такой смеси двигатель работает устойчиво и имеет средние показатели мощности и экономичности.

Обогащенная смесь содержит на 1 кг бензина 13 — 15 кг воздуха, скорость сгорания такой смеси возрастает, двигатель развивает большую мощность, но при этом повышается расход топлива.

Богатая смесь содержит на 1 кг бензина менее 13 кг воздуха, она горит медленно, мощность двигателя снижается, происходит большой перерасход топлива.

Обедненная смесь (1 : 15 — 16,5) обеспечивает полное сгорание топлива, мощность двигателя несколько снижается, но достигается наибольшая экономия топлива.

Бедная смесь содержит более 17 частей воздуха на одну часть бензина. Горит очень медленно, двигатель перегревается, расход топлива увеличивается, а мощность значительно падает.

Процесс приготовления горючей смеси называется карбюрацией, а прибор, приготовляющий смесь, — карбюратором.

Работа простейшего карбюратора основана на принципе пульверизации.

Простейший карбюратор состоит из поплавков и смесительной камер. В поплавковой камере помещается латунный поплавок , укрепленный шарнирно на оси , и игольчатый клапан . В смесительной камере расположен диффузор, жиклер с распылителем и дроссельная заслонка. Жиклер представляет собой пропускную способность топлива.

При работе двигателя, когда поршень движется вниз и впускной клапан открыт, в цилиндре, впускном трубопроводе и смесительной камере карбюратора создается разрежение, под действием которого из распылителя вытекает топливо со скоростью от 2 до 6 м/с. Одновременно через смесительную камеру проходит поток воздуха, скорость которого в суженной части диффузора достигает 50—150 м/с.

Вследствие большой скорости воздуха от его ударов капельки топлива постепенно размельчаются, превращаются в пары и, смешиваясь с воздухом, образуют горючую смесь. По мере расхода топлива поплавок опускается, игольчатый клапан открывает отверстие и топливо начинает снова наполнять поплавковую камеру. Таким образом будет поддерживаться постоянный уровень топлива в поплавковой мере и в распылителе, в котором он при неработающем двигателе должен быть на 1—1,5 мм ниже верхнего края распылителя.

Простейший карбюратор не обеспечивает требуемого изменения состава горючей смеси при переходе от одного режима работы двигателя к другому. Так, при переходе от малых нагрузок к средним вместо обеднения он обогащает смесь.

Кроме того, у него нет приспособлений, с помощью которых можно обогатить смесь при пуске холодного двигателя, при больших нагрузках, во время разгона автомобиля, а также он не обеспечивает устойчивой работы двигателя при малой частоте вращения коленчатого вала.

Поэтому на двигателях устанавливают более сложные карбюраторы, обеспечивающие приготовление смеси нужного состава на всех режимах. Это достигается наличием в карбюраторе необходимых устройств и систем: главной дозирующей системы, системы пуска, системы холостого хода, экономайзера и ускорительного насоса.

Главная дозирующая система состоит топливного жиклерас распылителем и воздушного жиклера.При работе карбюраторного двигателя во время такта впуска в смесительной камере над распылителем создается разрежение. Под действием разложения, которое увеличивается по мере увеличения открытия дросселя, топливо поступает через жиклер в распылитель и в смесительную камеру.

При увеличении разрежения в диффузоре через воздушный жиклер в распылитель поступает воздух. Чем больше разрежение, тем больше прибавляется воздуха. Таким образом, воздушный жиклер притормаживает истечение топлива из главного жиклера под действием увеличивающегося разрежения и этим обеспечивает получение экономичной смеси постоянного обедненного состава независимо от увеличения разрежения в диффузоре при увеличении открытия дроссельных заслонок. При одновременной работе с другими системами главная дозирующая система приготавливает обогащенную и богатую смеси.

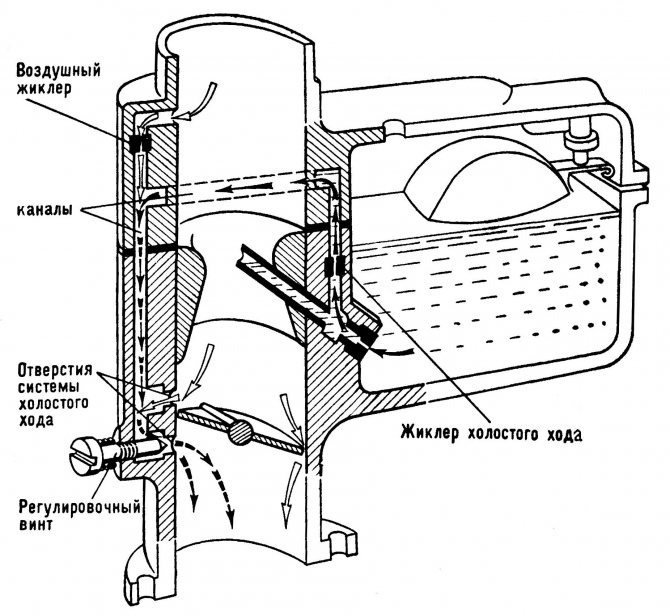

Система холостого хода обеспечивает приготовление обогащенной смеси при работе прогретого двигателя при малой частоте вращения коленчатого вала. На данном режиме происходит плохая очистка цилиндров от остаточных газов, которые препятствуют распространению пламени в цилиндре.

И хотя эффективная мощность в режиме холостого хода равна нулю, смесь обогащают для ускорения горения и обеспечения бесперебойной работы двигателя. При работе двигателя при малой частоте вращения коленчатого вала воздушная заслонка карбюратора открыта, а дроссельная прикрыта, разрежение в диффузоре незначительно и главная дозирующая система не работает.

Разрежение создается ниже дроссельной заслонки, и топливо через жиклер главной дозирующей системы поступает к топливному жиклеру холостого хода. Пройдя этот жиклер, смешивается с воздухом, поступающим через первый воздушный жиклер, и образует эмульсию (пенистую смесь топлива с пузырьками воздуха).

Полученная эмульсия попадает в эмульсионный канал, затем выходит через нижнее распиливающее отверстие в за дроссельное пространство. При открытии на небольшой угол дроссельной заслонки эмульсия будет поступать и через верхнее распиливающее отверстие. Наличие двух выходных отверстий в системе холостого хода обеспечивает плавный переход от холостого хода к средним и большим на грузкам.

Экономайзер с механическим приводом состоит из жиклера и колодца, в котором помещается игольчатый клана. Привод экономайзера осуществляется от дроссельной заслонки при помощи рычага и тяги с планкой и штока. По мере открытия дроссельной заслонки приводной рычаг поворачивается и перемещает тягу, которая через планку опускает шток 3 с иглой вниз.

При открытии дроссельной заслонки более чем на 85% шток открывает клапан и из колодца через жиклер начинает поступать дополнительное топливо в распылитель, т. е. к топливу, поступающему через жиклер, добавляется еще топливо, проходящее через открытый клапан экономайзера.

Количество топлива, поступающего в смесительную камеру, ограничивается жиклером экономайзера, пропускная способность которого рассчитана на приготовление обогащенной смеси для получения максимальной мощности.

Насос — ускоритель служит для временного обогащения горючей смеси при резком открытии дроссельной заслонки, что улучшает приемистость автомобиля (ускоряет разгон). Насос — ускоритель часто объединяют с экономайзером.

При резком открытии дроссельной заслонки под действием рычага, тяги и планки привода поршень в колодце быстро перемещается вниз. Обратный клапан вследствие возникающего давления топлива закрывается, а нагнетательный клапан открывается, и порция топлива через распылитель впрыскивается в смесительную камеру, обогащая горючую смесь.

Система пуска служит для обогащения горючей смеси при пуске и прогреве холодного двигателя. При пуске холодного двигателя происходит недостаточное испарение топлива, а бензин в капельном состоянии в горении не участвует. Поэтому на период пуска и прогрева двигателя необходимо обеспечить богатую горючую смесь, что достигается закрытием воздушной заслонки карбюратора путем вытягивания кнопки на щитке приборов.

При этом значительное увеличение разрежения в смесительной камере вызывает усиленное истечение топлива из главной дозирующей системы и системы холостого хода. Для предупреждения переобогащения горючей смеси на воздушной заслонке устанавливают автоматический клапан с пружиной, который при закрытой воздушной заслонке под действием разрежения в смесительной камере открывается и пропускает некоторое количество воздуха.
