Вылет диска ET: формула расчета, маркировка, допустимые отклонения

Основные размеры колесного диска

Основные размеры колесного дискаОсновные размеры колесного диска

Литые диски имеют огромное количество преимуществ. Такие модели, как правило, имеют более привлекательный дизайн, что позволяет воплощать самые смелые идеи тюнинга на автомобиле. Кроме того, легкосплавные диски имеют меньший вес, что позволяет снизить нагрузку на пружины шасси автомобиля и улучшить сцепление, так как контакт с неровными поверхностями в этом случае более выражен. Однако, если они выбраны неправильно, автомобиль станет менее управляемым и плавным. Кроме того, плохо подобранные диски повышают риск аварий на дороге.

Поэтому профессиональные тюнеры и автомобильные специалисты при выборе конкретной модели дисков для автомобиля, прежде всего, учитывают их геометрические характеристики. Они зашифрованы в маркировке, и для того, чтобы их узнать, нужно понимать основные параметры.

Типы колесных дисков

Колесные диски делятся на три типа: штампованные, кованые и литые. Рассказываем, что представляет собой каждый этот вид.

Штампованные диски входят в базовые комплектации автомобилей бюджетных моделей. Такие диски самые недорогие. Как правило, их прикрывают декоративными пластиковыми колпаками. Штампованные диски делаются из стали и покрываются эмалью. Кроме дешевизны они имеют еще один плюс: хорошую ремонтопригодность. При ударе штампованные диски не ломаются, а деформируются, поэтому их легко восстановить. Минусы: большая масса и отсутствие каких-либо дизайнерских решений.

Литые диски популярны, как и штампованные. Они легче изделий первого типа, поскольку изготавливаются преимущественно из алюминиевого сплава. Литые диски, в отличие от штампованных, бывают разнообразной формы. Их отрицательные качества — более высокая стоимость и меньшая ремонтопригодность. При серьезном ударе эти изделия не мнутся, как штампованные, а получают трещины. Их можно отремонтировать с помощью сварки и прокатки, но изначальные свойства в этом случае могут быть утрачены.

Кованые — самый дорогостоящий и качественный тип дисков. Для производства таких изделий применяется горячая объемная штамповка. Благодаря этому достигается качественная внутренняя структура металла и высокая прочность при минимальном весе. Однако из-за высокой цены кованые диски пользуются меньшей популярностью у автомобилистов.

Существуют также сборные (или кастомные) диски. Они состоят из двух-трех отдельных частей, скрепленных болтами. Это экзотический вид дисков, который рядовых автомобилистов интересует мало.

Обычные водители в большинстве случаев выбирают между штампованными (практичными и дешевыми, но выглядящими скучно) и литыми — красивыми, но и более дорогими изделиями. Здесь важно понять, чего именно покупатель ждет от товара.

Параметры дисков

Чтобы правильно подбирать диски, необходимо учитывать следующие параметры этих изделий:

• тип диска;
• ширина диска в дюймах;
• монтажный (или посадочный) диаметр;
• количество и диаметр расположения крепежных отверстий;
• форма крепежных отверстий;
• вылет диска;
• диаметр центрального (ступичного) отверстия;
• наличие хампов (выступов).

Монтажный (или посадочный) диаметр

Этот показатель измеряется в дюймах. Диаметр окружности диска обозначается буквой R. Не стоит думать, что это радиус, исходя из первой буквы данного слова. Маркировка R17 означает, что диск имеет 17 дюймов в диаметре.

Чтобы понять, диски каких диаметров можно покупать, надо обратиться к инструкции автомобиля. Там указаны допустимые параметры. Возможные для конкретной машины диаметры дисков также могут быть обозначены на наклейках в дверных проемах.

Покупая резину, водитель должен убедиться, что ее посадочный диаметр совпадает с аналогичным показателем дисков.

Количество и диаметр расположения крепежных отверстий

Этот показатель в обиходе называют разболтовка. Он означает количество отверстий и диаметр окружности, на которой они находятся. Последнее обозначается аббревиатурой PCD (Pitch Circle Diameter).

Количество крепежных болтов зависит от веса и скорости машины: чем выше эти показатели, тем больше болтов. Как правило, их бывает от четырех до шести.

Разболтовку нужно строго соблюдать. Не стоит думать, что диск 4х98 может быть заменен на 4х100. Всего какие-то два миллиметра разницы помешают правильной установке изделия. Лишь одно крепление окажется на нужной позиции, а остальные будут смещены.

Ширина диска

Ширина диска в дюймах, как правило, обозначается буквой J. К примеру: 5,5J – это диск шириной 5,5 дюйма. Этот показатель можно узнать там же, где указан монтажный (или посадочный) диаметр: в инструкции к автомобилю или на наклейках в дверных проемах.

Ширина диска имеет также значение при выборе покрышек. Шины разных размеров рассчитаны на то, что они будут использоваться с дисками конкретной ширины. Правда, некоторые погрешности здесь допускаются.

Вылет диска что это значит — основной критерий выбора

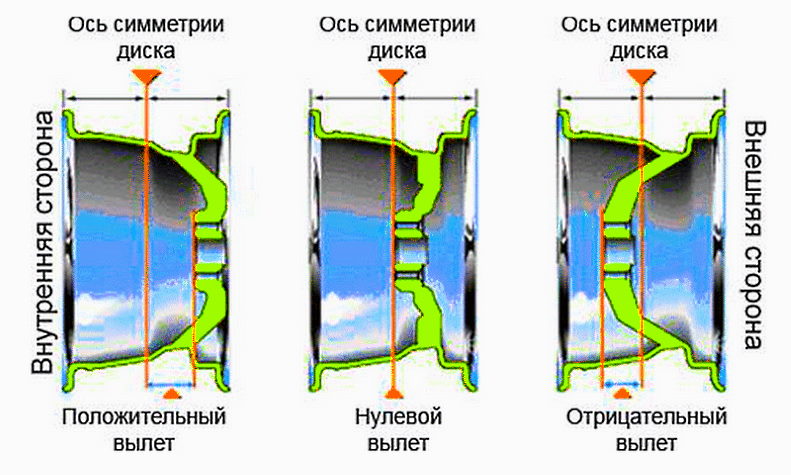

Что такое вылет диска — В научных терминах вылет диска в автомобиле (значение измеряется в ET) — является показателем расстояния между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к основной ступице.

Таким образом, этот индикатор расстояния может быть отрицательным, положительным и равным нулю соответственно. Проще говоря, вылет — это показатель того, насколько колесо «выступает» или «летит» из колесной арки. Следовательно, по мере того как вылет увеличивается, колесо все больше «движется назад» в глубину колесной арки, а при уменьшении свеса колесо выступает наружу.

Это означает, что вылет и ширина определяют не только возможность установки конкретной модели в колесную арку, но и тот факт, что при изменении этих параметров автоматически меняются различные характеристики подвески, такие как ход колеса, радиус поворота, сцепление с дорожным покрытием. Эти изменения напрямую влияют на управляемость автомобиля.

Основная проблема, с которой сталкиваются тюнеры или владельцы автомобилей, которые собираются устанавливать на него диски с другим вылетом, — это изменение поведения рулевого колеса и подвески.

Изменение вылета напрямую влияет на силу тяги рулевого колеса и способность автомобиля двигаться по прямой. Таким образом, максимальное отклонение размера вылета новых дисков от стандартных не должно превышать 5 миллиметров, иначе будет очень сложно управлять автомобилем, особенно на высоких скоростях.

Изготовители колесных дисков, даже на этапе проектирования, учитывают вероятность наличия определенного углубления при монтаже дисков, поэтому максимально допустимые размеры устанавливаются для его размера.

Установка колесных дисков в каждом конкретном случае требует четкого понимания размера колес. В случае, если все инструкции соблюдены, а диск ET и другие геометрические параметры соответствуют документации, диск правильно установлен.

Кроме того, ширина колесной базы, соответственно, и симметрия расположения всех четырех колес напрямую зависит от вылета диска. Однако ни ширина шины, ни ширина диска, ни даже его диаметр не влияют на размер его вылета.

Об этом свидетельствует тот факт, что для расчета давления на подвеску принято использовать рычаг приложения силы, который рассчитывается путем измерения расстояния от ступицы до центра шины.

По большому счету каждый производитель колес предпочитает указывать в рекомендациях собственный расчетный вылет, который одинаков для любой марки автомобиля.

При маркировке диска символ с вылета обозначается символом «ЕТ», после чего его фактическое значение указывается в миллиметрах. Например, наличие метки «ET0» указывает на нулевой вылет, а обозначение, например, «ET45» или «ET-15», указывает на то, что вылет является положительным или отрицательным, соответственно.

Ни один уважающий себя производитель не допускает существенных ошибок при вылете диска, поскольку он является дополнительным источником нагрузки на подвеску и причиной снижения эффективности ее работы.

Результатом ошибки в этом случае является ускоренный износ рабочих элементов и преждевременный ремонт. Как бы то ни было, следует также помнить, что каждая марка автомобиля имеет свое значение ET. Это связано с уникальными особенностями подвески, при создании которых учитываются различные факторы (вес автомобиля, его частей и т. Д.), От которых зависит конечный результат.

Типы и механическая характеристика

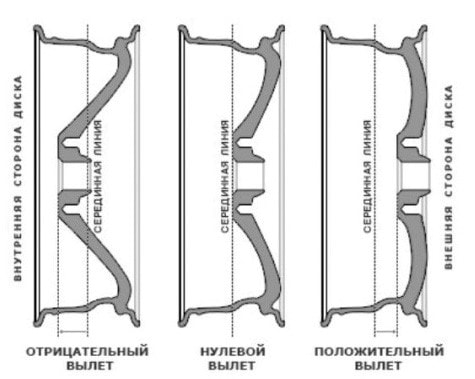

Вылет колесного диска бывает 3-х типов:

• нулевой;
• положительный;
• отрицательный.

На поверхности обода располагается кодировка вылета (ЕТ), а расположенные рядом с ней числа сообщают его параметры.

Положительное значение вылета означает, что вертикально расположенная ось колесного диска отдалена на определенное расстояние от места соприкосновения со ступицей.

Нулевой параметр ЕТ сообщает, что ось диска и его привалочная плоскость идентичны.

При отрицательном параметре ЕТ происходит вынос поверхности крепления диска к ступице за пределы вертикально расположенной оси диска.

Наиболее распространенным выносом диска является вынос с положительной величиной, отрицательный же, напротив, встречается крайне редко.

Размер вылета является весомым нюансом при проектировании колесных дисков, поэтому для его вычисления применяется специальная формула для исключения возможной ошибки.

Как определить вылет колесного диска?

Полученное по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр
определяет расстояние между осями задних и передних колес, формируя промежуток между колесами, установленными на одной оси. Параметры резины, обода и шины на ET
совершенно не влияют.

Нагрузку, которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой
нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной
модели машины может быть только один ЕТ – значение этого параметра не должно зависеть от размеров обода и установленной на него резины.

Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35 означает расстояние в миллиметрах. В этом случае расстояние имеет положительное значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или нулевым — ЕТ0.

Как померять вылет диска вручную?

Чтобы измерить данный параметр, необходимо иметь под рукой ровную рейку и измерительную рулетку. Для измерения диск переворачивается, а рейка прикладывается к ободу. При помощи рулетки нужно измерить расстояние между нижним краем рейки и привалочной плоскостью — тыловой отступ, который назовем для формулы, — А.

После этого диск переворачивается тыльной стороной. К ободу прикладывают деревянную рейку, после чего измеряют расстояние от привалочной плоскости к краю рейки — фронтальный отступ, который назовем — В.

Далее используется формула ЕТ, где А суммируется с В, полученное число делится на 2, и из него вычитается показатель В. К примеру, Тыловой отступ А равен 118 миллиметрам, фронтальный отступ В равен 118 миллиметрам, применяем формулу ЕТ=(118+100)/2 — 100 и получаем в итоге число 9. Именно это и будет вылет.

Замерить вылет можно самостоятельно, для этого потребуются простейшие инструменты, такие как: рейка, рулетка, домкрат, баллонный ключ, подкаты.

• Для начала нужно поддомкратить автомобиль и поставить его на ручник.
• Затем снять колесо с машины и замерить тыловой отступ.
• Для этого колесо следует положить на землю противоположной от ступицы стороной.
• Далее на внутреннюю сторону диска нужно поместить рейку, при этом ее края должны лежать на бортах обода.
• После, замеряется расстояние от поверхности, которой диск прижимается к ступице до нижнего края рейки.
• Затем проводится замер фронтального отступа – когда края рейки (лежат на наружных бортах обода).
• Для этого колесо следует перевернуть другой стороной и произвести замер расстояния от привалочной плоскости диска до нижнего края рейки.

Расчеты вылета (в мм) проводятся по следующей формуле:

ET = (A+B)/2 – B, где А – это тыловой, а В – фронтальный, отступы.

Диаметр шины Ширина колесного обода (в дюймах)Оптимальный выступ (мм)Разрешенные отклонения

Исходя из представленной таблицы можно понять, что от размера вылета колесных дисков будет зависеть и ответ на вопрос – встанет ли измеряемое колесо на машину?

Риски при использовании дисков с другим вылетом

Сразу возникает вопрос – если с помощью подбора вылета дисков можно изменить характеристики автомобиля, то почему бы этим не воспользоваться. Увы, от этой процедуры есть не только плюсы, но и минусы, причем последние очень существенны.

Основной нюанс в том, что при проектировании подвески инженеры исходят из колес с определенным вылетом. Именно на них рассчитываются параметры элементов, прикидывается прочность, надежность и ресурс. Вылет дисков работает в единой связке с выбором амортизаторов, пружин, развала, кастора и других параметров.

Меняя один показатель, владелец машины разрушает всю задумку конструкторов, лишает машину баланса, и неизвестно чем это может обернуться. При проектировании даже самого бюджетного автомобиля проводится огромное количество испытаний и расчетов, а владелец ставит диски «на глазок».

Некоторые пагубные изменения довольно очевидны. Изменение вылета смещает рулевую ось и предельные углы поворота колес, от этого почти наверняка в худшую сторону изменится радиус разворота, другой станет реакция на руль, может ухудшиться управляемость.

А, кроме того, распределение и направление нагрузок в подвеске будет уже не таким, как планировалось, а значит какие-то элементы будут работать в более сложном режиме и сломаются раньше чем с «нужными» дисками. Обычно изменение вылета пагубно влияет на ресурс ступичных подшипников, но тут сложно предугадать, под ударом могут оказаться и другие элементы. Не случайно при использовании нештатных колес машина снимается с гарантии по подвеске, это полностью справедливо.

Toyota Camry XV40 на нестандартных дисками с шинами 225/30/R20

Еще одним побочным явлением использования нестандартного вылета становится повышенный износ шин, причем зачастую очень неравномерный. Развалом это вылечить не получается.

Замена колес считается самым простым тюнингом, потому что проста и не требует больших финансовых затрат. Однако все эксперименты с колесами должны проходить в рамках допусков производителя, а они обычно очень невелики, например, менять вылет ни одна автокомпания не разрешает, и не без причины.

Колесный диск с другим вылетом, даже отличающимся вроде не очень сильно, меняет параметры подвески. Это грозит ухудшением управляемости и ускоренным износом подвески. Стоит ли оно того, чтобы добиться внешнего эффекта и привлечь внимание?

Как нам кажется – нет. Если где и разумно использовать колеса с другим вылетом, то только на специализированных спортивных и джиперских автомобилях, которые мало ездят по дорогам общего пользования, и только опытными тюнингаторами, которые знают, что делают.

Тюнингованный внедорожник Jeep Wrangler на нестандартных колесах

Что зависит от вылета?

От него зависит ширина колесной базы, также симметричность колес. Любые погрешности вылета оказывают пагубное влияние на элементы подвески, способствуют быстрому износу рабочих механизмов транспортного средства. Каждая марка автомобиля имеет свою величину Ет, которую рассчитывают по специальной формуле, исключающей возможные ошибки.

ЕТ=а-в/2, где а — расстояние между внутренней частью и плоскостью прилегания, В — показатель ширины диска. ЕТ — такими буквами обозначается вылет на маркировке. Цифры, идущие за данным обозначением, определяют вылет в миллиметрах.

Например, ЕТ45 обозначает положительный вылет, 0 — нулевой, а 15 — отрицательный. Околонулевые а также отрицательные значения характерны для колес внедорожников и спортивных автомобилей. Иными словами, для транспортных средств с увеличенной колеей.

Разновидности вылета

Содержание

• Разновидности вылета
• Рекомендации производителей
• Как измерить вылет
• Колесные проставки как альтернативный вариант
• Последствия изменения вылета диска
• Вывод

Вылет бывает трех типов, каждому из которых присвоена соответствующая маркировка (нанесенная на внутреннюю часть диска):

• ЕТ20 (нулевой вылет) – когда поверхность, которой диск прижимается к ступице, совпадает с центральной плоскостью колеса;
• ЕТ0 (положительный вылет) – вертикально расположенная ось диска отдалена от места соприкосновения со ступицей на определенное расстояние;
• ЕТ-20 (отрицательный вылет) – когда поверхность, которой диск крепится к ступице, выносится за пределы его вертикально расположенной оси.

Сегодня наиболее распространенным вылетом диска является ЕТ0. Отрицательный и нулевой выносы, напротив, встречаются редко. Диски с таким вылетом устанавливаются на специально подготовленные машины, например, для гонок, как по бездорожью, так и на треках.

Параметры вылета регламентируются производителями ТС, и никаких отклонений (даже в несколько мм), как они заявляют, быть не должно. В противном случае, изменяются условия работы всех узлов подвески, что в условиях критических нагрузок может привести к трагедии.

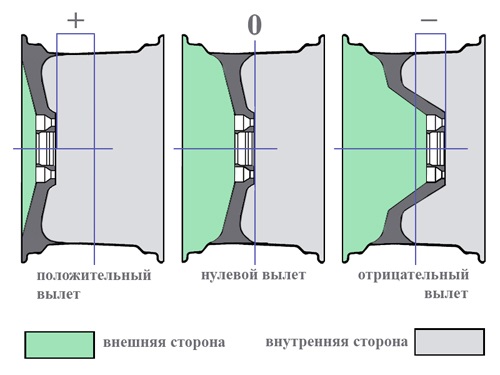

Виды вылетов

Минусовой или отрицательный вылет

Естественно, это оказывает характерное влияние на характеристики поворота руля, а значит и на маневренность автомобиля в целом. Изменяются векторы, моменты силы непосредственно воздействующие на различные элементы подвески. Всё это, несомненно, заставит всю ходовую часть авто работать в ином режиме, который абсолютно не учтен заводом производителем, поэтому приобретая диски с отрицательным вылетом лучше проконсультироваться с менеджером или специалистом магазина.

Большой вылет (15,35,40,45) и его увеличение с помощью проставки

Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.

И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами. Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.

Для увеличения вылета диска применяются так называемый элемент проставка. Она устанавливается плотную между диском и барабаном, или же и ступицей, всё зависит от модели и конструкции тормозов автомобиля. Размеры этих элементов имеют большое значение, их существует несколько типов:

• Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
• Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
• Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.

Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки. Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности. Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.

Влияние ширины диска и его вылета ЕТ на ходовые характеристики

Каждому владельцу автомобиля, который задумался об установке диска с нестандартным вылетом, стоит задуматься о последствиях, и в частности, что может произойти после их установки, а также на что конкретно вылет диска влияет:

• Смещение рулевой оси;
• Резкий износ подшипников, раньше положенного срока;
• Кардинальное изменение прежней заводской управляемости;
• Изменение срока службы шин и всех частей и комплектующих подвески.

Все эти причины непросто слова, они основываются на законах физики. Ведь известно что масса любого четырёхколёсного механизма в целом распределена на все её колеса. Точка приложения силы направлена на основание соприкосновения дорожного покрытия непосредственно с колесом.

Даже если предположить теоретически, что ходовая и подвеска абсолютно исправны, то через это основание будет проложен вектор оси колеса. В туже точку направляется и линия вектора амортизатора автомобиля, расположенного в стойке.

Установка колёс со смещённым вылетом изменит вектор этих сил, а значит и их нагрузку. То есть установка не регламентных дисков изменит внешний вид автомобиля делая его уникальным и неповторимым, но ходовые качества ухудшаться, а износ запчастей существенно увеличится. Конечно же, если заводом изготовителем не предусмотренная такая замена.

Последствия изменения вылета диска

Изменение вылета неизбежно смещает рулевую ось, что влечет за собой отклонения в предусмотренных заводом параметрах выворота руля.

Колесо с увеличенным вылетом

Уменьшение или увеличение вылета сказывается не только на управляемости автомобиля. Это отражается на износе подшипников и резины, а также заставляет подвеску работать в экстремальном режиме, что влияет на безопасность вождения в целом и похоже на лотерею с невысокими шансами на выигрыш. Кроме того, важно знать, что:

• диаметр отверстия под ступицу на «штамповке» должен совпадать с рекомендуемым автопроизводителем значением (+– 0.1 мм);
• центральное отверстие под ступицу на литом или кованом дисках определяется переходными кольцами;
• стоковые диски обычно не предусматривают установку центровочных колец, и изготавливаются сразу с необходимым под ступицу диаметром отверстия.

Даже если диск с непредусмотренным производителем автомобиля вылетом без проблем «садится» на ступицу – это вовсе не значит, что он подходит для безопасной езды, ведь вылет колесного диска на каждый автомобиль влияет по-своему.

Если, в основном, перемещение машины будет происходить по асфальту, то негативное влияние на подвеску будет минимальным. Однако если поставить диски с «неродным» вылетом на джип, то в первую очередь, и это произойдет довольно быстро, выйдут из строя ступичные подшипники, рулевые наконечники и шаровые опоры, после чего все равно придется вернуться к штатным колесам.

Также есть такое понятие, как плечо обката. Если выехать одним колесом на обочину при нормальном вылете, то автомобиль продолжит двигаться дальше, так как сила, действующая на колесо, не поворачивает его – ось поворота колеса находится примерно по центру подшипника. Если же вылет больше рекомендуемого, то колесо будет тянуть на обочину, а если меньше – то на дорогу.
