Двигатель внутреннего сгорания — устройство и принцип работы

Что такое ДВС?

Двигатель преобразует топливную, электрическую и другие виды энергии в механическую для передачи её исполнительным органам машины или установки: трансмиссии, насосу, ротору и т.д. Автомобильные двигатели различаются по виду первичной энергии и процессу её преобразования:

• поршневой двигатель внутреннего сгорания;
• газовая турбина;
• паровой двигатель;
• роторно-поршневой мотор;
• двигатель внешнего сгорания;
• электромотор;
• маховичный двигатель и др.

Наиболее распространён поршневой двигатель внутреннего сгорания. Источником энергии ДВС служит жидкое нефтяное топливо или горючий газ. Популярность этого типа мотора обусловлена возможностью компактного хранения топлива и его малого расхода при большом пробеге автомобиля.

Рассмотрим подробнее, что такое двигатель внутреннего сгорания, его устройство, принцип работы, плюсы и минусы.

ДВС (двигатель внутреннего сгорания) – один из самых популярных видов моторов. Это тепловой двигатель, в котором топливо сгорает непосредственно внутри него самого – во внутренней камере. Дополнительные внешние носители не требуются.

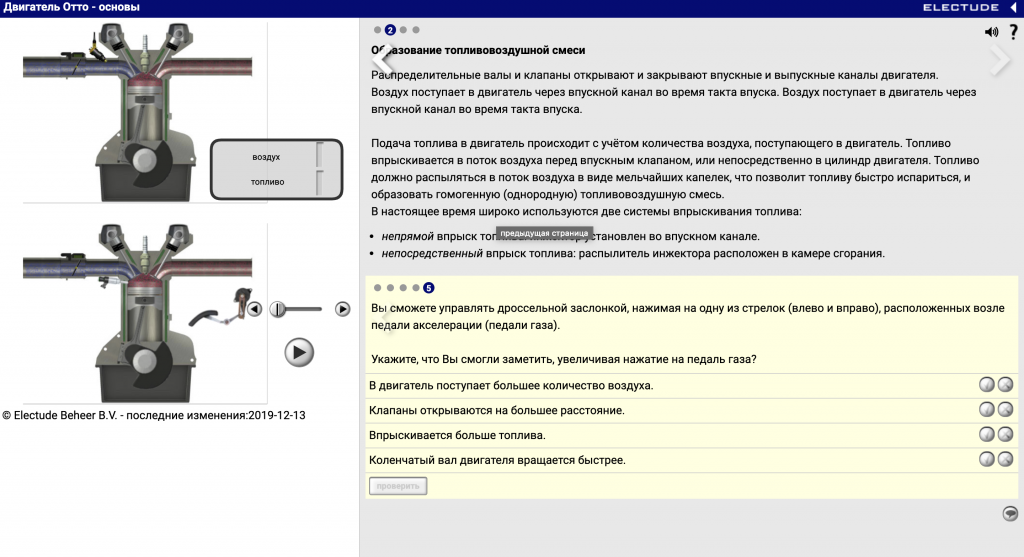

ДВС работает  благодаря физическому эффекту теплового расширения газов. Горючая смесь в момент воспламенения смеси увеличивается в объёме, и освобождается энергия.

Вне зависимости от того, о каком из ДВС идёт речь – о ДВС с искровым зажиганием – двигателе Отто (это, прежде всего, инжекторный и карбюраторный бензиновые двигатели) или о ДВС с воспламенением от сжатия (дизельный мотор, дизель) сила давления газов воздействует на поршень ДВС. Без поршня сложно представить большинство современных ДВС. В том числе, он есть даже у комбинированного ДВС. Только в последнем, кроме поршня, мотору работать помогает ещё и лопаточное оборудование (компрессоры, турбины).

Бензиновые, дизельные поршневые ДВС – это двигатели, с которыми мы активно встречаемся на любом транспорте, в том числе легковом, а ДВС, работающие не только за счёт поршня, но и за счёт компрессора, турбины – это решения, без которых сложно представить современные суда, тепловозы, автотракторную технику, самосвалы высокой грузоподъёмности, т.е. транспорт, где нужны двигатели средней (> 5 кВт) или высокой мощности (> 100 кВт).

Без двигателя внутреннего сгорания невозможно представить движение практически любого транспорта (кроме электрического) – автомобилей, мотоциклов, самолётов.

• Несмотря на то, что технологии, в том числе, в транспортной сфере, развиваются семимильными шагами, ДВС на авто человечество будет устанавливать еще долго. Даже концерн Volkswagen, который, как известно, готовит масштабную программу электрификации модельного ряда своих двигателей, пока не спешит отказываться от ДВС. Открытой является информация, что автомобили с ДВС будут выпускаться не только в ближайшие 5, но и 30 лет. Да, время разработок новых ДВС у концерна уже подходит к финальной стадии, но производство никто сворачивать не будет. Нынешние актуальные разработки будут использоваться и впредь. Некоторые же концерны по производству авто и вовсе не спешат переходить на электромоторы. Это можно обосновать и экономически, и технически. Именно ДВС из всех моторов одни из наиболее надежных и при этом дешёвых, а постоянное совершенствование моделей ДВС позволяет говорить об уверенном прогрессе инженеров, улучшении эксплуатационных характеристик двигателей внутреннего сгорания и минимизации их негативного влияния на атмосферу.
• Современные дизельные двигатели внутреннего сгорания позволяют снизить расход топлива на 25-30 %. Лучше всего такое уменьшение расхода топлива смогли достигнуть производители дизельных ДВС. Но и производители бензиновых двигателей внутреннего сгорания активно удивляют. Ещё в 2012-м году назад американский концерн Transonic Combustion (разработчик так называемых сверхкритических систем впрыска топлива) впечатлил решением TSCiTM. Благодаря новому подходу к конструкции топливного насоса и инжекторам, бензиновый двигатель стал существенно экономичней.
• Большие ставки на ДВС делает и концерн Mazda. Он акцентирует внимание на изменении конструкции выпускной системы. Благодаря ей улучшена продувка газов, повышена степень их сжатия, а, вместе с тем, снижены и обороты  (причём сразу на 15%). А это и экономия расхода топлива, и уменьшение вредных выбросов – несмотря на то, что речь идёт о бензиновом двигателе, а не о дизеле.

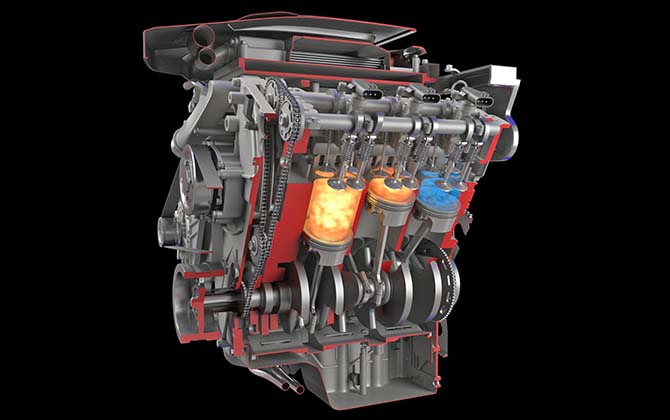

Устройство двигателя внутреннего сгорания

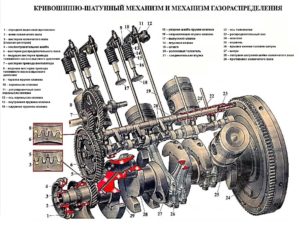

В устройство двигателя внутреннего сгорания входят различные механизмы и системы. Так, поршневой 4-тактный агрегат состоит из кривошипно-шатунного (КШМ) и газораспределительного (ГРМ) механизмов:

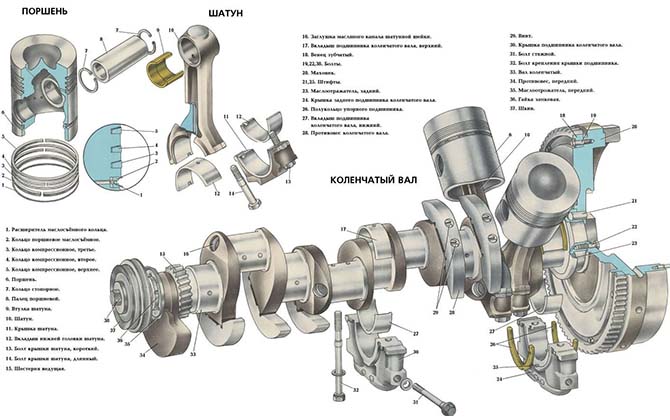

• КШМ включает в себя подвижные и неподвижные детали. Основу составляет блок цилиндров, установленный на картере. Сверху блок закрыт головкой, в которой находятся впускные и выпускные клапаны, свечи зажигания, форсунки. Внутри цилиндров перемещаются поршни, соединённые через поршневой палец с верхней головкой шатуна. Нижняя часть шатуна охватывает шейку коленвала. На конце вала закреплён маховик;
• в состав ГРМ входит распределительный вал, клапаны и привод ГРМ. Подробнее о механизме поговорим ниже.

В 2-тактном поршневом ДВС клапана отсутствуют. Вместо них в конструкции предусмотрены продувочные окна.

Достойной заменой поршневому агрегату можно рассмотреть только роторно-поршневой мотор или двигатель Ванкеля. Он работает по 4-тактому циклу, а поршень имеет форму треугольника Рёло. Газораспределение в роторном агрегате происходит через впускные и выпускные окна, поэтому необходимость в сложном клапанном механизме отпадает. Двигатели Ванкеля встречаются в машинах Mazda и советских ВАЗах.

Характеристики двигателя внутреннего сгорания

Просмотрев множество информации про различные автомобили, любой интересующийся человек, увидит определенные основные параметры мотора:
• Мощность силового агрегата, измеряющуюся в л.с. (или кВт*ч);
• Максимальный крутящий момент развиваемый силовым агрегатом, измеряющийся в Н/м;
Большинство автолюбителей, разделяют силовые агрегаты, только по мощности. Но данное разделение не совсем верное. Безусловно, агрегат в 200 «лошадей», предпочтительнее двигателя в 100 «лошадей» на тяжелом кроссовере. А для легкого городского хэтчбека, хватит и 100 сильного мотора. Но есть некоторые нюансы.
Максимальная мощность, указанная в технической документации, достигается при определенных оборотах коленвала. Но используя автомобиль в городских условиях, водитель редко раскручивает мотор выше 2 500 оборотов в минуту. Поэтому, большее время эксплуатации машины, задействована только часть потенциальной мощности.
Но, часто, бывают случаи на дороге. Когда необходимо резко увеличить скорость для обгона, или для ухода от аварийной ситуации. Именно максимальный крутящий момент влияет на способность агрегата быстро набрать требуемые обороты и мощность. Если сказать проще, крутящий момент влияет на динамику автомобиля.
Стоит отметить небольшую разницу между бензиновыми и дизельными моторами. Двигатель работающий на бензине — выдает максимальный крутящий момент при оборотах коленчатого вала от 3 500 до 6 000 в минуту, а дизельные моторы могут достигать максимальных параметров при более низких оборотах. Поэтому, многим кажется. Что дизельные агрегаты мощнее и лучше «тянут». Но, большинство самых мощных агрегатов используют бензиновое топливо, так как они способны развить большее число оборотов в минуту.

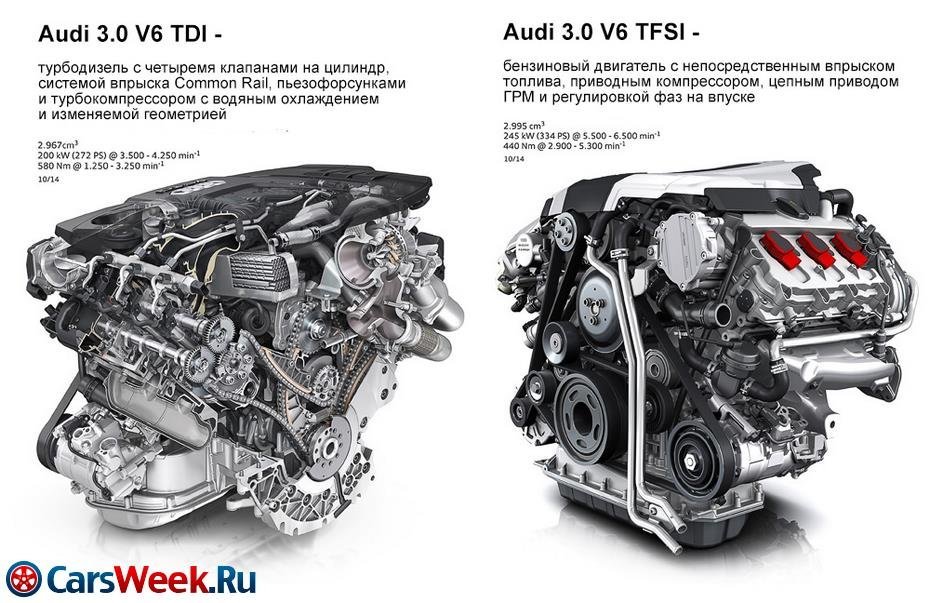

Наглядный пример разницы бензинового и дизельного двигателя
А для подробного понимания термина крутящий момент, следует посмотреть на единицы его измерения: Ньютоны умноженные на метры. Другими словами, крутящий момент определяет силу, с которой поршень давит на коленчатый вал, а тот в свою очередь передает мощность на коробку передач, и в конечном итоге — на колеса.

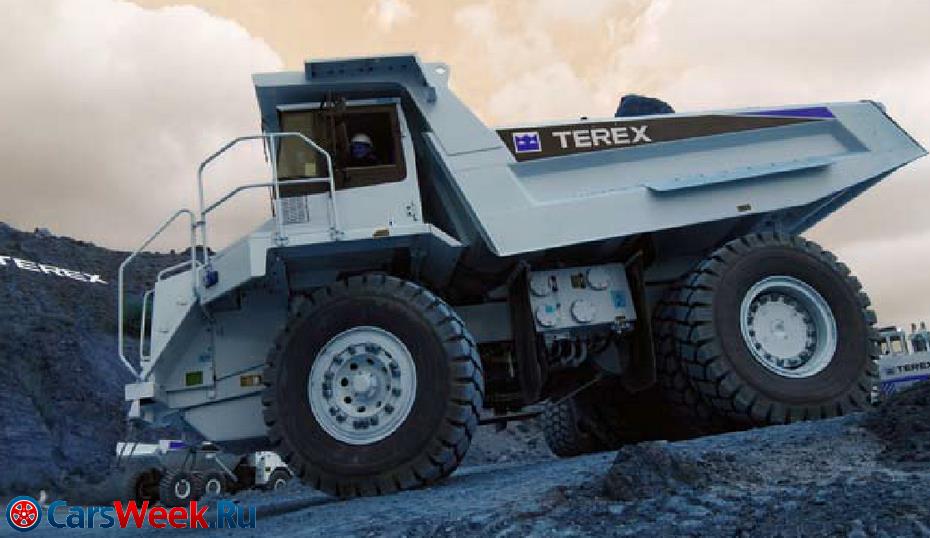

Также, можно упомянуть про мощную технику, у которой максимальный крутящий момент может достигаться при оборотах в 1 500 в минуту. В основном — это трактора, мощные самосвалы, и некоторые дизельные вездеходы. Естественно, таким машинам нет необходимости раскручивать мотор до максимальных значений оборотов.
 Основываясь на приведенной информации, можно сделать вывод, что крутящий момент зависит от объема силового агрегата, его габаритов, размеров деталей и их веса. Чем тяжелее все эти элементы, тем более преобладает крутящий момент на низких оборотах. Дизельные агрегаты имеют больший крутящий момент и меньшие обороты коленчатого вала (большая инертность тяжелого коленвала и других элементов не позволяют развивать больших оборотов).

Системы двигателя

Надёжная и долговременная работа двигателя внутреннего сгорания невозможна без питания, смазки, охлаждения. Кроме того, нужно обеспечить первый запуск коленвала и каждый раз воспламенять рабочую смесь в цилиндрах. Для этих целей разработаны следующие системы двигателя:

• смазки;
• охлаждения;
• питания;
• запуска;
• зажигания;
• впрыска;
• управления.

Если раньше системы были механические, сейчас в них появляется больше электроники. Электронное управление делает работу мотора высокоэффективной, экономичной и надёжной. Системы становятся компактными, но требуют качественного и регулярного обслуживания.

Газораспределительная система

ГБЦ регулирует подачу обогащённой смеси в цилиндры. Процесс происходит за счёт скоординированных во времени циклов открытия и закрытия группы клапанов, осуществляющих подачу смеси и выпуск отработанных газов. Кроме этого, газораспределительная система отводит наружу выхлопные газы. Управляет клапанами распределительный вал, который связан с коленвалом зубчатой или ремённой передачей. Вращаясь, распределительный вал заставляет открываться и закрываться нужные клапана в строго определённое время.

Вся система состоит из распредвала и клапанных групп. Ремонт головки часто вызывает затруднения, так как требует тщательной установки уплотнений. При неправильно установленных прокладках произойдёт подсос воздуха, возможна также утечка топлива. Это нарушает баланс топливной смеси.

Устройство двигателя внутреннего сгорания включает в себя ГРМ. Его функция — вовремя подать в определённые цилиндры рабочую смесь, а также выпустить из этих цилиндров продукты горения. Работу механизма определяют последовательность работы цилиндров и фазы газораспределения.

Для функционирования ГРМ необходимы минимум 1 впускной и 1 выпускной клапан на каждый цилиндр. Диаметр тарелки впускного клапана обычно больше, чем у выпускного, что позволяет улучшить наполняемость цилиндра и увеличить рабочие показатели ДВС. Открытие и закрытие клапанов регулирует кулачковый распределительный вал. Сам вал приводится цепью или ремнём от коленвала.

Конструктивно привод клапанов делится на 4 вида:

• OHV — распредвал расположен в блоке цилиндров, а управление клапанами происходит через дополнительные толкатели и штанги;
• ОНС — распредвал размещён в головке блока, привод клапанов осуществляется за счёт рычажных толкателей;
• DОНС — схема расположения с двумя распредвалами в головке блока. В этом случае один вал используется для впускных, а другой для выпускных клапанов.

Фазы газораспределения — это моменты открытия и закрытия клапанов, выраженные в углах поворота коленвала. Правильно подобранные фазы обеспечивают лучшее наполнение и очистку цилиндров. Если в устройство двигателя включить механизм управления фазами VVT, это позволит получить максимальную мощность при высокой частоте вращения коленвала и экономить ресурсы на малых оборотах.

Виды ДВС

В зависимости от типа рабочего механизма все разнообразие ДВС можно разделить на несколько категорий, встречаются:

• Газотурбинные;
• Роторные;
• Поршневые.

Именно за счет этих механизмов в камере сгорания может осуществляться процесс превращения тепловой энергии в движущую силу, собственно за счет поршня, ротора или турбины. Давайте рассмотрим принцип работы каждого типа ДВС более подробно.

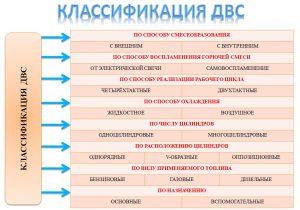

Начнем с того, что двигатели внутреннего сгорания классифицируют по ряду признаков и особенностей. Прежде всего, силовые установки отличаются по своему назначению. ДВС бывают:

• стационарного типа;
• двигатели на транспорте;

Первые широко используются в качестве приводного механизма для различных насосов, генераторов, и т.д. Второй тип можно встретить на автомобилях, мотоциклах, судах, самолетах, поездах и других видах воздушных, наземных и водных транспортных средств. Отметим, что данная классификация не затрагивает реактивные, водородные и ракетные двигатели, распространяясь на массовые агрегаты.

Также силовые установки отличаются по типу используемого топлива. Двигатели могут работать на:

• жидком и легком топливе (бензин, дизтопливо, спирт);
• жидком тяжелом топливе (мазут, соляровое масло, газойль)
• газовом топливе;
• использовать горючее комбинированного типа, когда в двигателе одновременно используется жидкое топливо и газ (например, газодизель);
• применяется сразу несколько видов топлива для многотопливного ДВС (агрегат работает как на бензине, так и на керосине и т.д.);

Также двигатели внутреннего сгорания можно разделить по тому, как реализовано преобразование тепловой энергии в результате сжигания топлива в механическую полезную работу. Двигатели бывают:

• поршневыми ДВС (сгорание и преобразование тепловой энергии в механическую работу происходит в цилиндре двигателя;
• газотурбинные двигатели (в таких двигателях топливо сгорает в особой камере сгорания, после тепловая энергия преобразуется в механическую на лопатках турбинного колеса;
• двигатели комбинированного типа, в которых топливо сгорает в цилиндрах поршневого двигателя, при этом такой двигатель является генератором газа. Это значит, что тепловая энергия только частично превращается в механическую в цилиндре, а также частично преобразование происходит на лопатках турбинного колеса (например, турбопоршневой двигатель).

Еще двигатели внутреннего сгорания отличаются по способу смесеобразования. Силовые агрегаты бывают:

• моторы с внешним смесеобразованием (рабочая смесь образуется не в цилиндре). Если просто, это карбюраторные бензиновые и газовые двигатели, а также инжекторные двигатели с впрыском топлива во впускной коллектор.
• установки с внутренним смесеобразованием (на такте впуска в цилиндр отдельно подается воздух, затем прямо в камеру сгорания впрыскивается топливо, а рабочая смесь образуется уже в самом цилиндре). Такое смесеобразование происходит в дизельных двигателях, в бензиновых установках с искровой системой зажигания и газовых двигателях, где реализована подача горючего в цилиндр перед началом сжатия.

Также двигатели классифицируют и по способу воспламенения рабочей топливно-воздушной смеси. Смесь может воспламеняться:

• от внешнего источника, которым выступает электрическая искра на свече зажигания;
• от сжатия, где смесь воспламеняется от высоких температур во время сильного сжатия воздуха и топлива в цилиндре (например, дизельный ДВС);
• агрегаты с форкамерно-факельным зажиганием. В таких форкамерных моторах имеется две камеры сгорания. В первой (малой) камере смесь воспламеняется от искры, затем дальнейшее воспламенение основного заряда в основной (большой) камере происходит благодаря распространению фронта пламени из малой камеры.
• двигатели, которые работают по принципу первичной подачи небольшого количества жидкого топлива (самовоспламеняется от сжатия), в результате чего удается поджечь и основной заряд, который состоит из газового топлива (газодизельный двигатель).

Добавим, что также поршневые двигатели делятся по способу осуществления рабочего цикла. Моторы бывают 2-х и 4-х тактными. Силовые агрегаты могут быть атмосферными (впуск воздуха происходит благодаря разрежению в цилиндрах) и с наддувом, когда воздух нагнетается принудительно под давлением.

Что касается наддува, двигатели бывают компрессорными и турбированными, а также могут сразу иметь оба решения. Моторы с турбокомпрессором  получают газовую турбину, которая работает благодаря  воздействию отработавших газов.

Агрегаты с механическим компрессором конструктивно оснащены устройством, которое приводится в действие от двигателя, забирая у него часть энергии. Комбинированный тип предполагает, что двигатель одновременно имеет и турбокомпрессор, и механический нагнетатель.

Еще следует упомянуть различия по способу регулирования подачи топлива в цилиндры при изменении нагрузки. Существуют двигатели с регулированием смеси по:

• качеству;
• количеству;
• смешанного типа;

В первом случае речь идет об изменении состава смеси с учетом нагрузок и режимов работы ДВС. Во втором случае состав не меняется, при этом подается только большее или меньшее количество. В двигателях со смешанным регулированием меняется как состав смеси, так и количество, что зависит от нагрузок на агрегат.

Также нужно упомянуть и различия моторов по способу охлаждения. Двигатели бывают с жидкостным охлаждением, воздушным охлаждением и комбинированным охлаждением. Еще отдельного внимания заслуживает и система смазки. Например, в двухтактных моторах смазка сгорает прямо в цилиндрах, тогда как в четырехтактных двигателях масло практически не попадает в камеру сгорания.

Напоследок отметим, что классификация автомобильных двигателей  затрагивает поршневые ДВС (бензиновые, дизельные и газовые), карбюраторные и инжекторные, с  внешним смесеобразованием или прямым впрыском топлива, с воспламенением от искры или с воспламенением от сжатия.

Также на некоторых авто можно встретить газотурбинные, форкамерные или роторно-поршневые двигатели, однако сегодня такие агрегаты нельзя назвать массовыми применительно к автоиндустрии.

Поршневые ДВС

Для этих моторов свойственно расположение рабочей камеры в цилиндрах и преобразование тепловой энергии в работу с помощью механизма из кривошипов и шатуна. Этот механизм передаёт двигательную энергию на коленвал.

Существует деление поршневых двигателей:

• на карбюраторные (с формированием смеси воздуха с топливом внутри карбюратора, дальнейшим впрыскиванием внутрь цилиндра и воспламенении в нём от искры, создаваемой свечой зажигания):
• инжекторные, с подачей смеси непосредственно в коллектор впуска посредством форсунки под контролем управляющего блока на электронике, и тоже воспламенением от свечи:

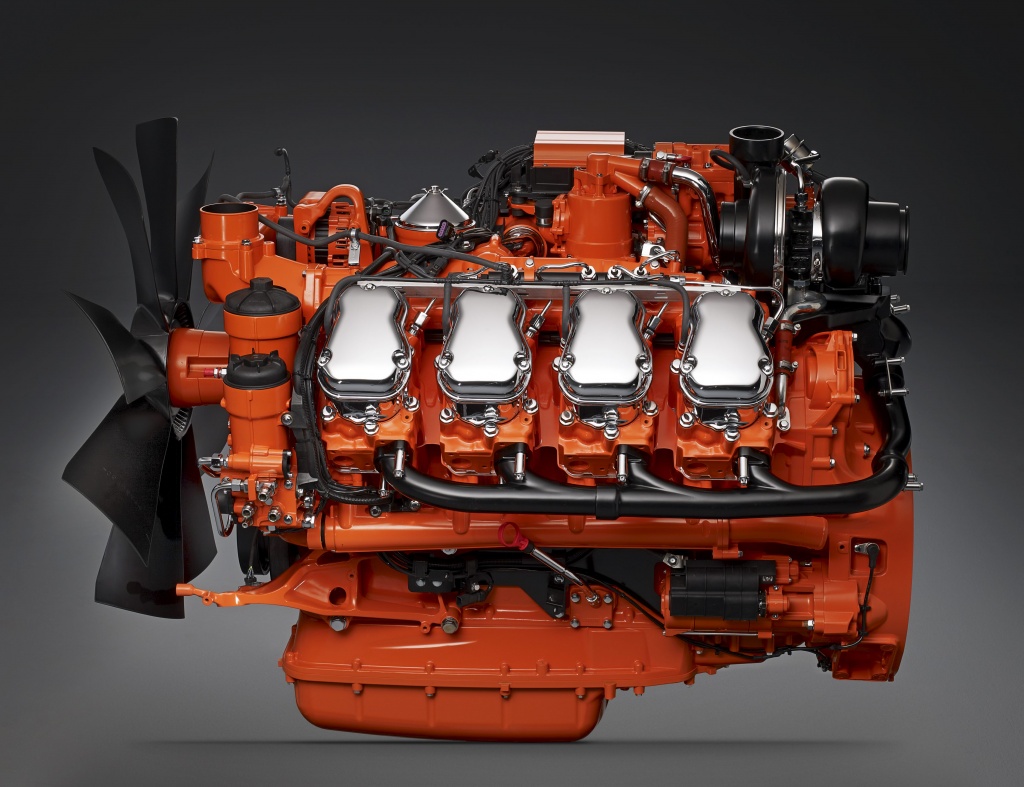

• дизельные, где смесь воздуха и топлива воспламеняется при отсутствии свечи, от сжимания воздуха, нагревающегося от давления и температуры, которая превышает температуру горения, тогда как впрыск топлива внутрь цилиндров происходит посредством форсунок.

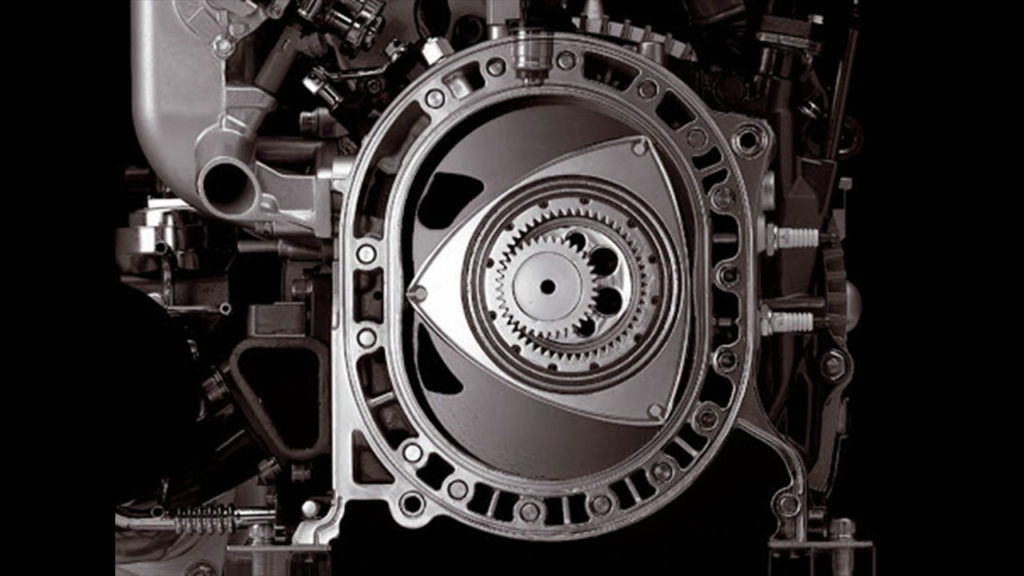

Роторно-поршневые ДВС

В таких двигателях тепловая энергия преобразуется в работу путём вращения ротора, который имеет специальные профиль и форму. Его вращают выхлопные газы.

Движение ротора осуществляется по так наз. планетарной траектории в камере, которая выполнена в форме «8», выполняя функционал и поршня, механизма для распределения газа, и коленвала.

Газотурбинные ДВС

Эти моторы отличаются тем, что тепловая энергия в них трансформируется в работу через роторное вращение. При этом имеет специальные лопатки клиновидной формы. Именно он движет турбинный вал.

Самые надёжные, неприхотливые и экономичные в вопросах расходования горючего и потребности в постоянном техническом обслуживании, — моторы поршневого типа.

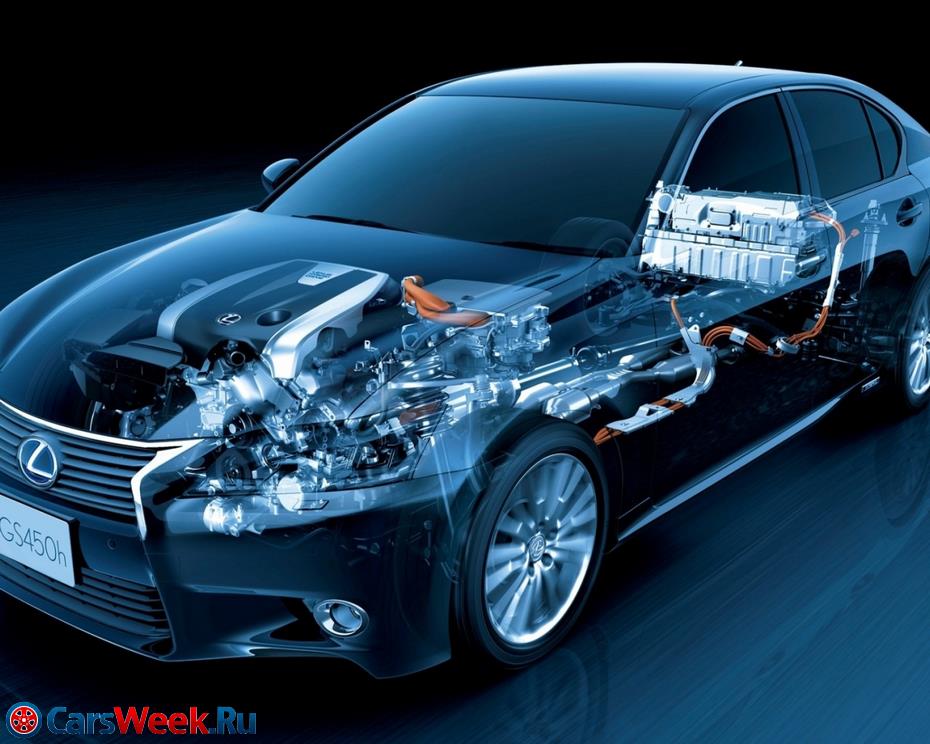

Гибридный силовой агрегат

Данный тип автомобиля начала набирать популярность в последние года. Благодаря своей эффективности экономии топлива и увеличению общей мощности автомобиля благодаря комбинированию двух типов агрегатов. По сути, данная конструкция представляет собой два отдельных агрегата — небольшой ДВС (чаще всего дизельный) и электромотор (или несколько электромоторов) с аккумуляторной батареей большой емкости.

Преимущества комбинирования выражаются в способности совмещать энергию двух агрегатов при разгоне, или использование каждого типа двигателя по отдельности, в зависимости от необходимости. К примеру, при движении в городской пробке — может работать только электродвигатель, экономя дизельное топливо. При движении по загородным дорогам, работает ДВС, как более выносливый, мощный и с большим запасом хода агрегат.
При этом, специальная батарея для электромоторов, способна подзарядиться от генератора, или используя систему рекуперации при торможении, что позволяет экономить не только топливо, но и электричество, необходимое для зарядки батареи.

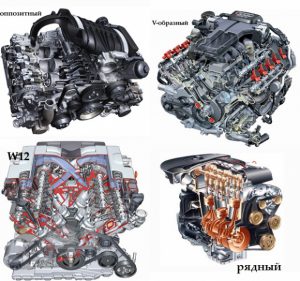

V-образные моторы

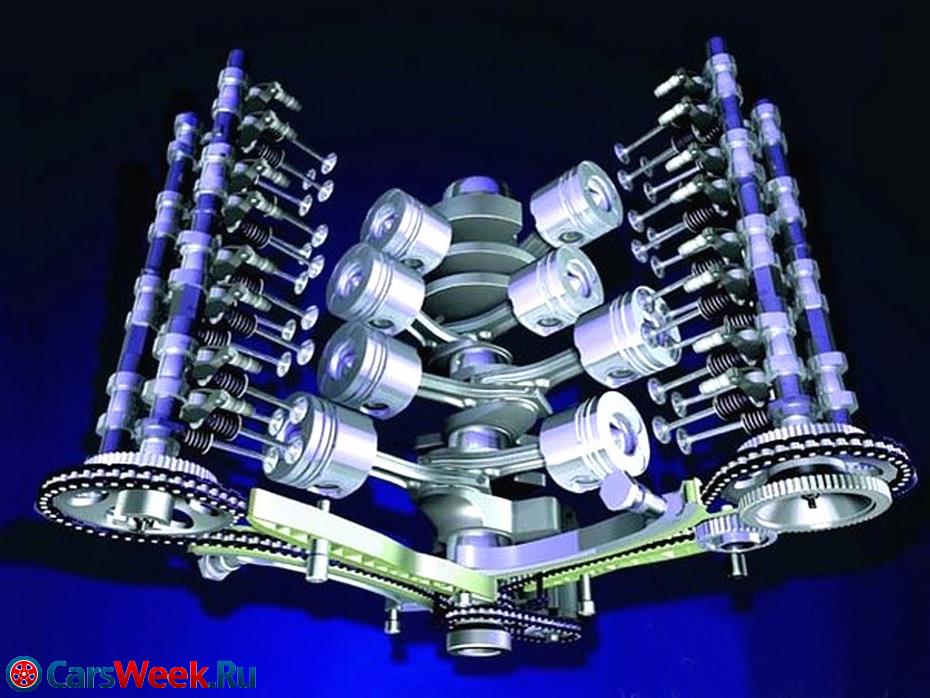

Расположение поршневой группы в V-образном ДВС

Данные моторы появились в следствии желания конструкторов уменьшить габариты двигателей, и необходимости разместить более шести поршней в одном блоке. В данных моторах, цилиндры находятся в разных плоскостях. Визуально, расположение цилиндров образует букву «V», откуда и пошло название. Угол между двумя рядами называется углом развала, и варьируется в широком диапазоне, разделяя данный тип моторов на подгруппы.

Оппозитные моторы

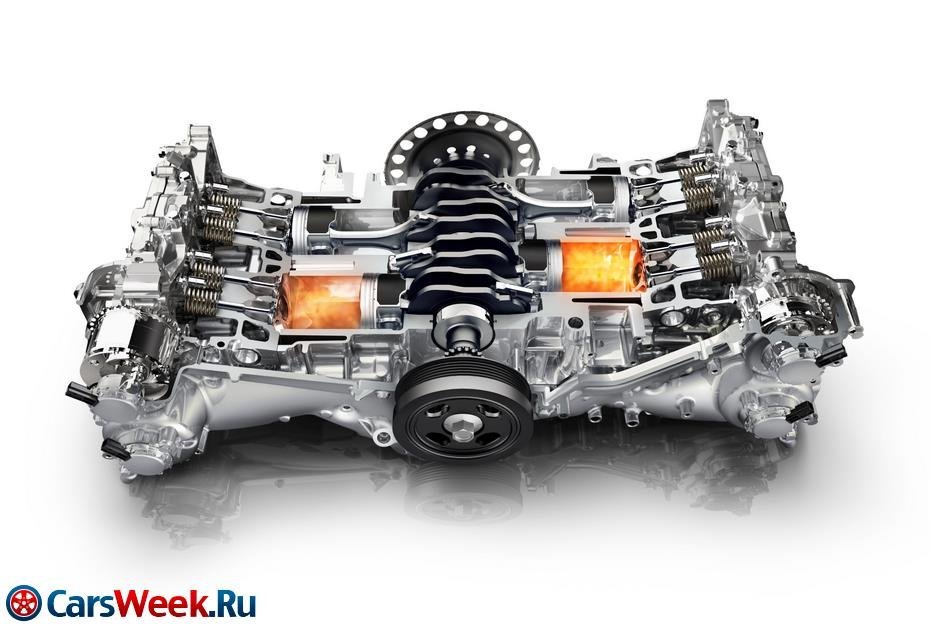

Вид оппозитного двигателя с автомобиля марки Subaru
Оппозитные двигателя, получили максимальный угол развала в 180 градусов. Что позволило конструкторам снизить высоту агрегата до минимальных размеров, и распределить нагрузку на коленчатый вал, увеличивая его ресурс.

Основные конструктивные отличия ДВС

Если говорить о главных отличиях в конструкции поршневых двигателей, различные силовые агрегаты делятся на рядные горизонтальные и вертикальны по расположению цилиндров. Также двигатели бывают V-образными, оппозитными и т.д.

Еще агрегаты бывают однопоршневыми двигателями, когда в одном цилиндре имеется  один поршень и рабочая полость. При этом также встречаются ДВС, в которых поршни движутся противоположно в одном цилиндре, а рабочая полость находится между двумя поршнями. Также бывают моторы двойного действия, в которых по обеим сторонам от поршня имеются рабочие полости.

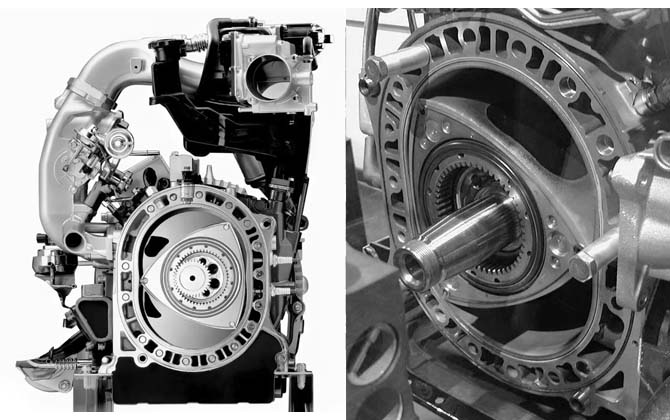

Отдельно стоит упомянуть и роторно-поршневые двигатели (двигатель Ванкеля), которые также имеют разную конструкцию. Наиболее распространенным вариантом является такой, где ротор, который и является поршнем, движется (планетарное движение) в корпусе. Во время такого движения между ротором и стенками корпуса двигателя образуются камеры сгорания с переменным рабочим объемом.

При этом существуют варианты роторного двигателя, где поршень-ротор не движется, а планетарное движение совершает корпус ДВС. Еще одной разновидностью можно считать агрегаты, в которых движется как корпус, так и сам ротор.

Система зажигания

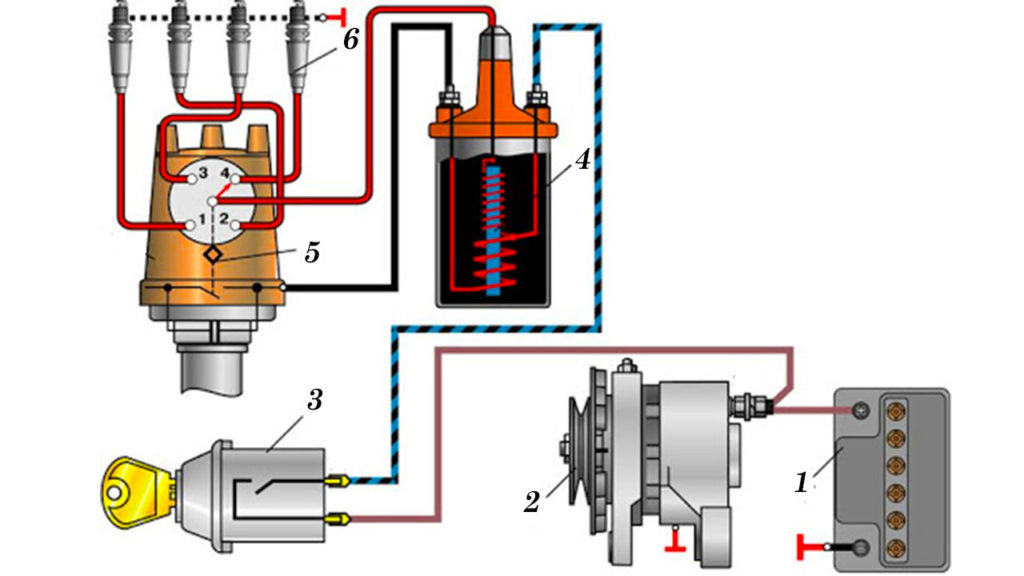

Система зажигания является частью электрооборудования машины и предназначена для обеспечения искры, воспламеняющей топливно-воздушную смесь в рабочей камере цилиндра. Составными частями системы зажигания являются:

• Источник питания . Во время запуска двигателя таковым является аккумуляторная батарея [1], а во время его работы — генератор [2].
• Включатель, или замок зажигания [3]. Это ранее механическое, а в последние годы всё чаще электрическое контактное устройство для подачи электронапряжения.
• Накопитель энергии. Катушка [4], или автотрансформатор — узел, предназначенный для накопления и преобразования энергии, достаточной для возникновения нужного разряда между электродами свечи зажигания.
• Распределитель зажигания (трамблёр) [5]. Устройство, предназначенное для распределения импульса высокого напряжения по проводам, ведущим к свечам [6] каждого из цилиндров.

Впускная система

Система впуска ДВС предназначена для бесперебойной подачи в мотор атмосферного воздуха, для его смешивания с топливом и приготовления горючей смеси. Следует отметить, что в карбюраторных двигателях прошлого впускная система состоит из воздуховода и воздушного фильтра.

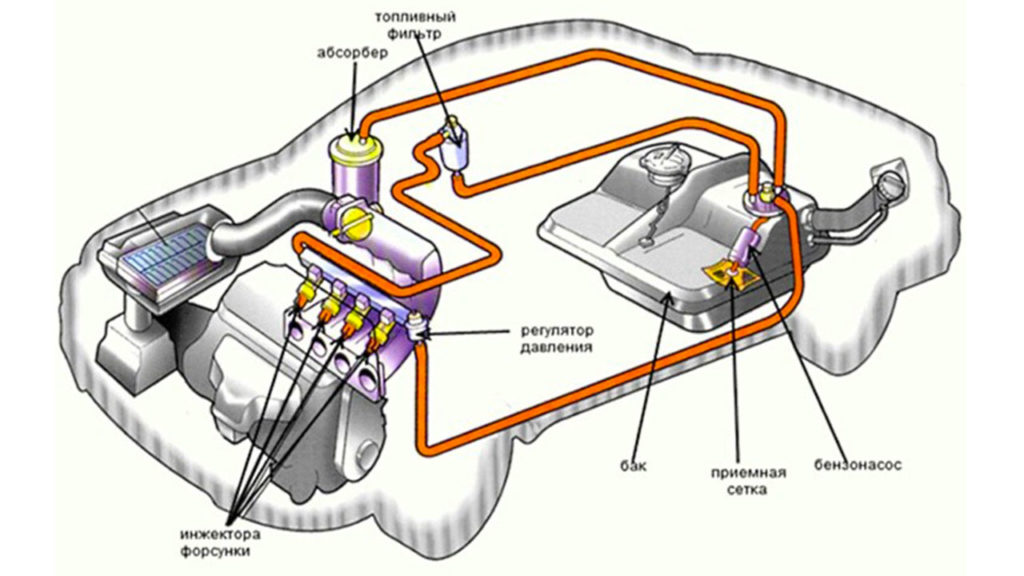

Топливная система

Топливная система, или система питания ДВС, «отвечает» за бесперебойную подачу горючего для образования топливно-воздушной смеси.

Преимущества ДВС

• Удобство. Достаточно иметь АЗС по дороге или канистру бензина в багажнике – и проблема заправки двигателя легко решаема. Если же на машине установлен электромотор, зарядка доступна пока ещё не во всех местах.
• Высокая скорость заправки двигателя топливом.
• Длительный ресурс работы. Современные двигатели внутреннего сгорания легко работают в заявленный производителем период (в среднем 100-150 тыс. км. пробега), а некоторые и 300-350 тыс. км пробега. Впрочем, мировой рекордсмен – пробег и вовсе ~4 800 000 км. И здесь нет лишних нулей. Такой рекорд установлен на двигателе Volvo» P1800. Единственное, за время работы двигатель два раза проходил капремонт.
• Компактность. Двигатели внутреннего сгорания существенно компактнее, нежели двигатели внешнего сгорания.

Недостатки ДВС

При использовании двигателя внутреннего сгорания нельзя организовать работу оборудования по замкнутому циклу, а, значит, организовать работу в условиях, когда давление существенно превышает атмосферное.

Большинство ДВС работает за счёт использования невозобновляемых ресурсов (бензина, газа). И исключение – машины, работающие на биогазе, этиловом спирте (на практике встречается редко, так как при использовании такого топлива невозможно добиться высоких мощностей и скоростей).

Существует тесная зависимость работы ДВС от качества топлива. Оно должно обладать определённым определенным цетановым и октановым числами (характеристиками воспламеняемости дизельного топлива, определяющими период задержки горения рабочей смеси и детонационной стойкости топлива), плотностью, испаряемостью.

Автомеханики называют ДВС сердцем авто, инженеры модернизируют ГРМ, а производители бензина не беспокоятся о том, что все перейдут на электротранспорт.
